tinySA Spektrumanalysator
Har du någonsin drömt om en spektrumanalysator som får plats i fickan, men som fortfarande kan mäta upp till flera gigahertz? Säg hej till tinySA – den lilla spektrumanalysatorn och signalgeneratorn med stora ambitioner! Oavsett om du är radioamatör, ingenjör eller bara älskar prylar, kommer tinySA att få dig att le och kanske till och med imponera på dina vänner (om de förstår vad den gör).
tinySA finns i två varianter: tinySA Basic och tinySA Ultra. Låt oss utforska vad var och en av dem kan erbjuda – kanske hittar du din nya favorit!

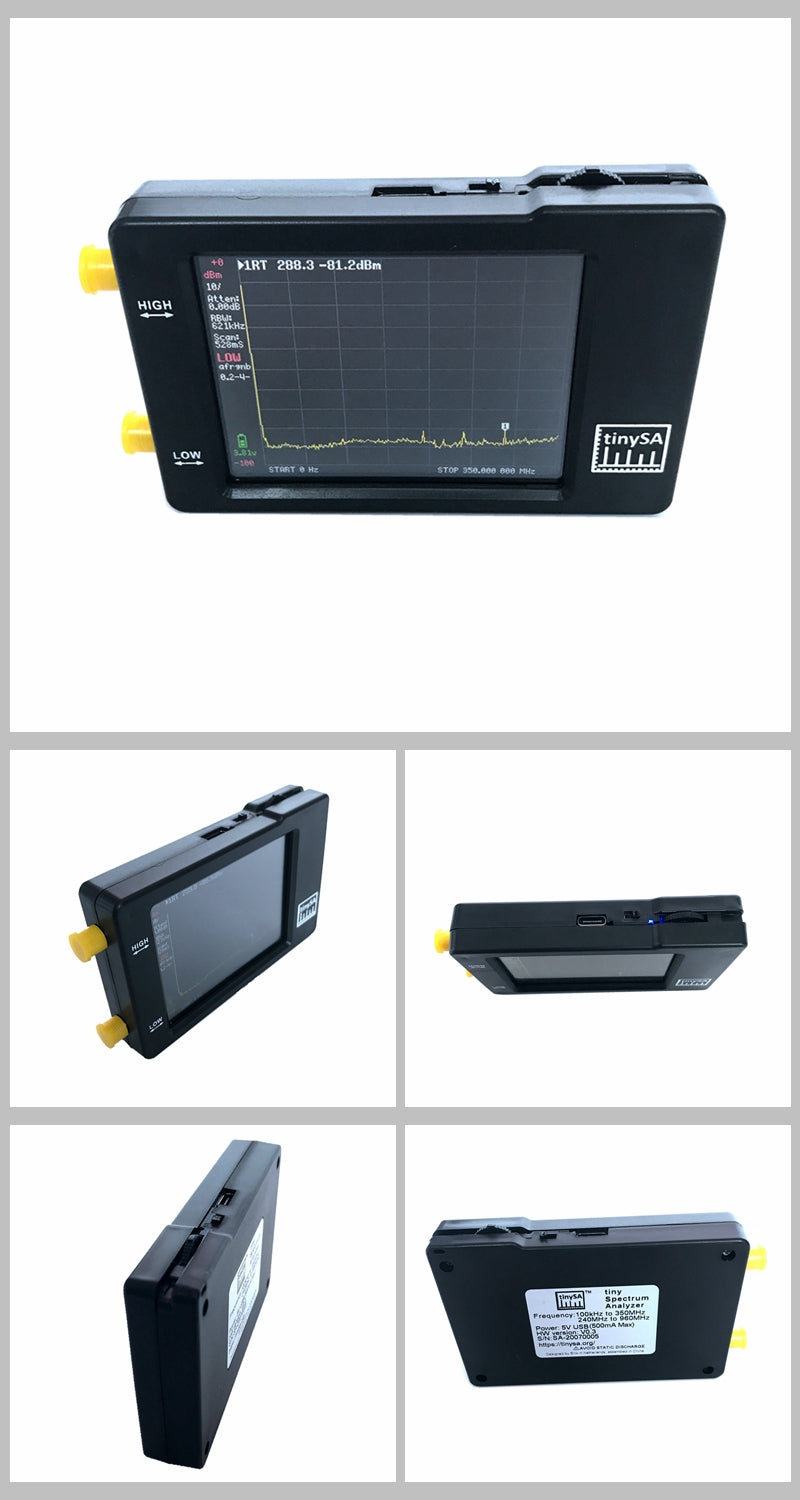

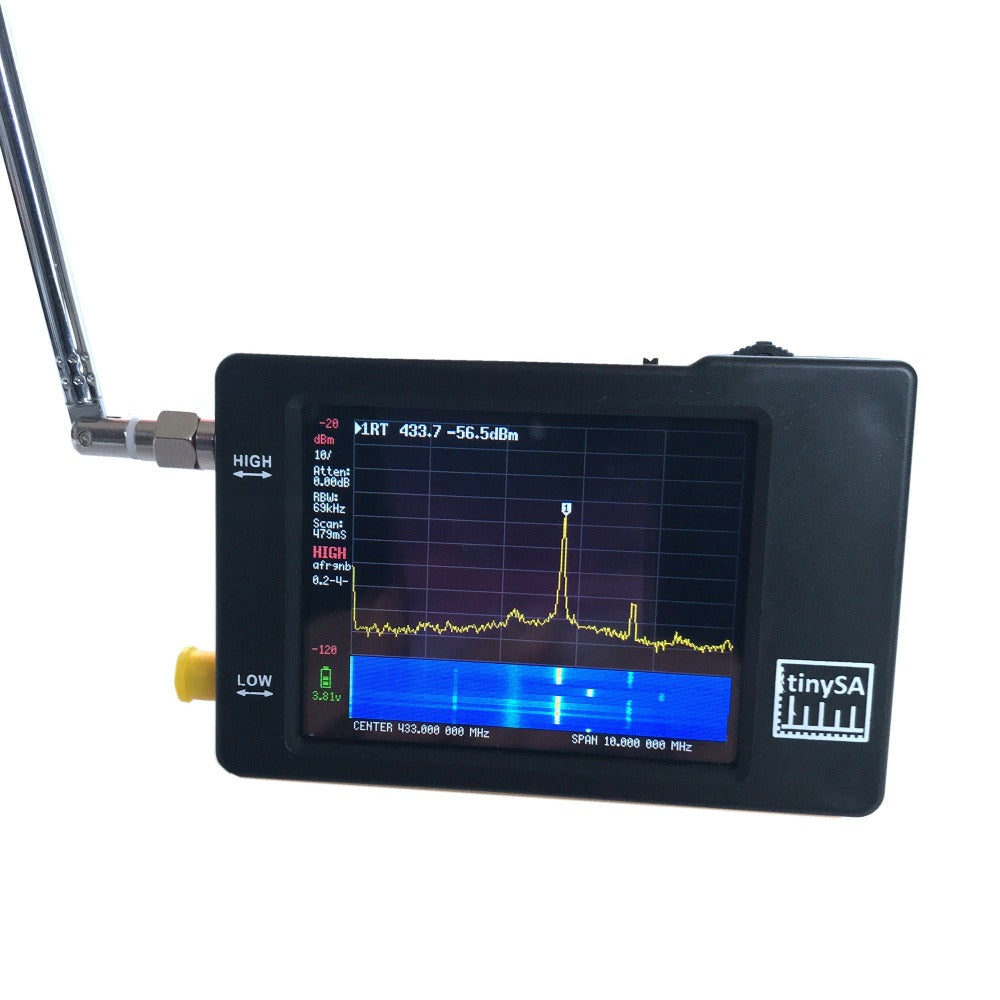

tinySA Basic
| Specifikation | Detaljer |
|---|---|
| Skärmstorlek | 2,8 tum |
| Spektrumanalysator Ingång | Två ingångar: - Högkvalitativ MF/HF/VHF-ingång: 0,1 MHz – 350 MHz - UHF-ingång: 240 MHz – 960 MHz (något sämre kvalitet, men fortfarande bra) |
| Signalgenerator Utgång | När den inte används som spektrumanalysator: - Sinusvåg: 0,1 MHz – 350 MHz - Fyrkantsvåg: 240 MHz – 960 MHz |
| Bandbreddsfilter | Växlingsbara upplösningsbandpassfilter mellan 2,6 kHz och 640 kHz |
| Display | Färgskärm med max. 290 skanningspunkter för kontinuerlig täckning av hela frekvensområdet |
| Anslutning till PC | Kan anslutas via USB och fungera som PC-kontrollerad spektrumanalysator eller signalgenerator |
| Batteri | Uppladdningsbart batteri, minst 2 timmars användning |
| Max. Ingångsnivå | +10 dBm (var försiktig så att du inte överbelastar din tinySA!) |
| Anmärkning | Generatorfunktionen kan inte användas som spårningsgenerator, eftersom spektrumanalysator och generator inte kan användas samtidigt |

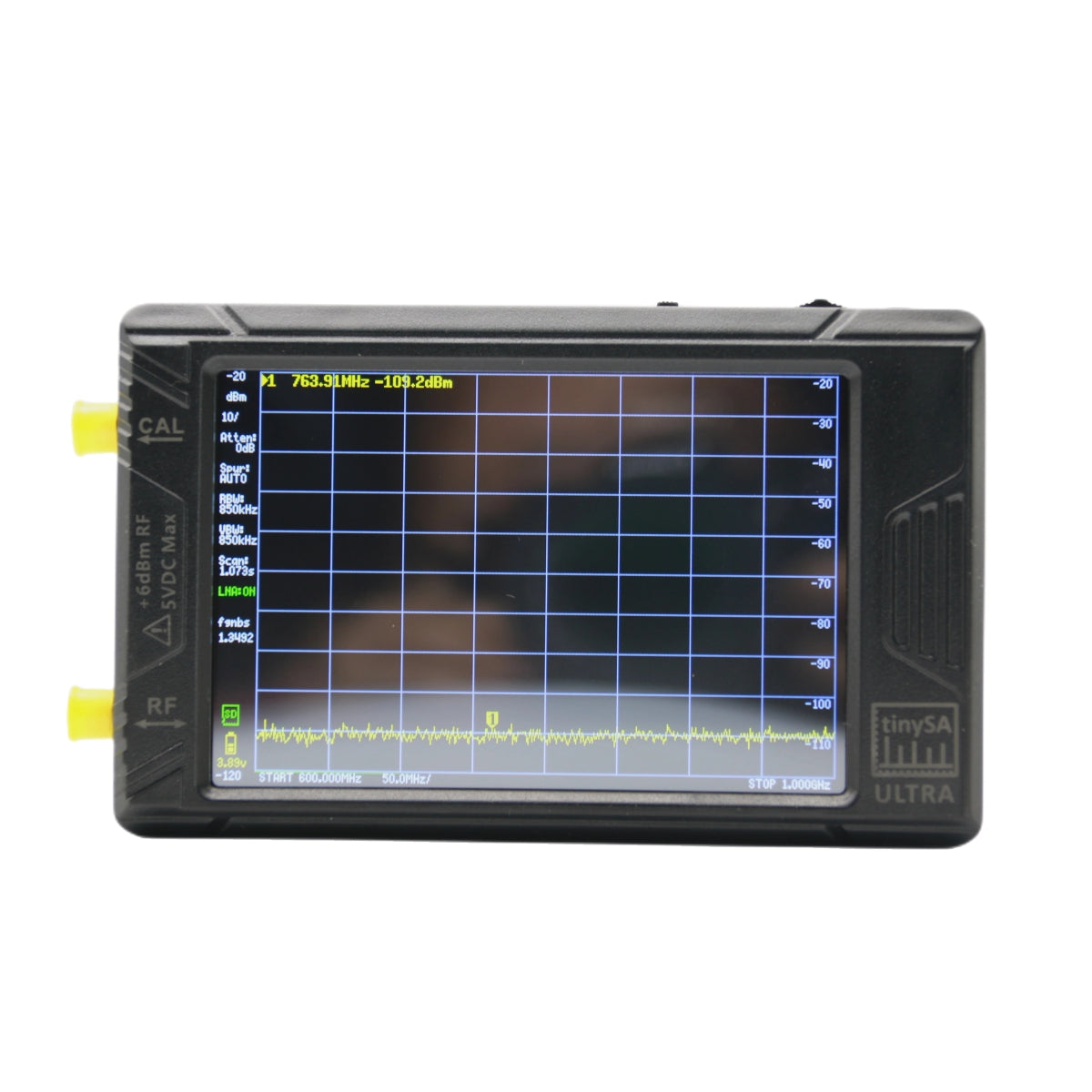

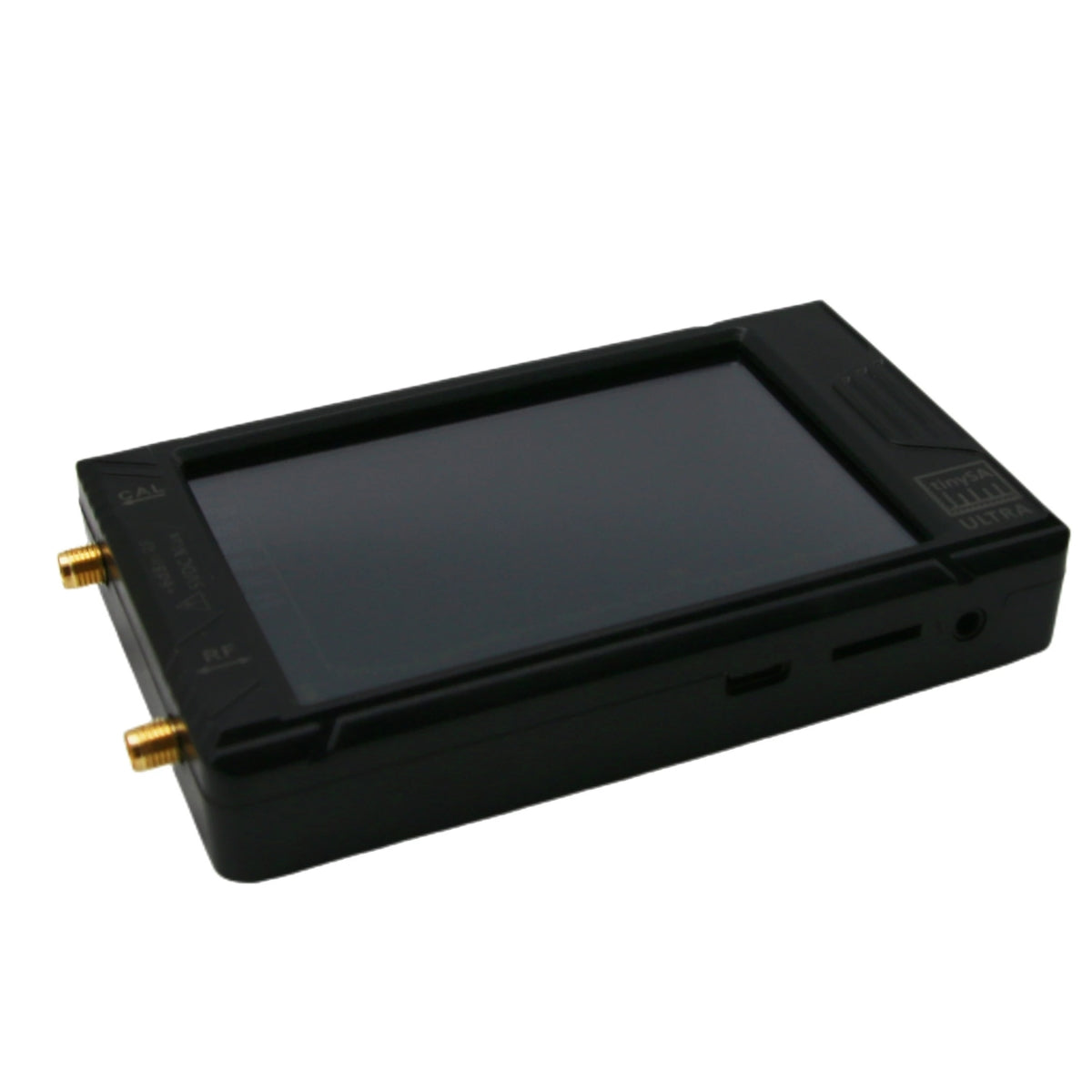

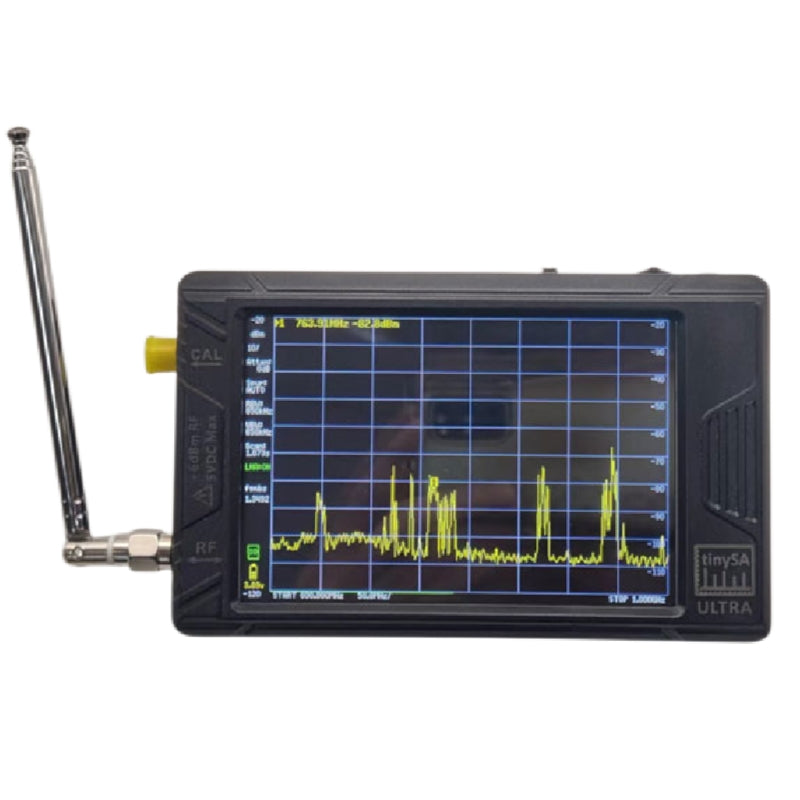

tinySA Ultra
| Specifikation | Detaljer |
|---|---|
| Värdstorlek | 90 × 59 × 16 mm |
| Display | 4″ färgskärm (320 × 240 px, 16 bit RGB), resistiv touch, 450 mätpunkter |
| Styrning | Inching switch-kontroll, USB-seriell port, valfri TTL USART på intern PCB |
| Strömförsörjning | Linjär regulator för att undvika switchingbrus; USB‑C data & laddning (≥ 500 mA), uppladdningsbart batteri (min. 2 t drift) |
| Spektrumanalysator Ingång (LF) | • 100 kHz – 350 MHz (vissa begränsningar ner till 10 kHz) • 50 Ω vid intern dämpning ≥ 10 dB • Manuell/auto dämpning 0–31 dB i 1 dB-steg • Absolut max ingång +10 dBm (0 dB dämpning) • Kortvarig topp +20 dBm vid 30 dB dämpning • Rekommenderad max ingång +0 dBm (auto dämpning) • IIP3 +15 dBm vid 0 dB dämpning • P1 dB kompression vid −1 dBm • Power-detektorupplösning 0,5 dB, linearitet ± 2 dB • Effektnoggrannhet ± 2 dB efter kalibrering • MDS − 30 dBm @ 30 MHz (102 kHz RBW) • Frekvensnoggrannhet = vald RBW • Fasbrus − 100 dBc/Hz @ 108 kHz offset • SFDR 30 dB @ 70 kHz RBW • RBW manuellt: 3/10/30/100/300/600 kHz (auto väljs från 57) • Skanningshastighet > 1000 pts/s vid högsta upplösning • Spurious rejection test • AM‑demod (efter hårdvarumodifiering) |
| Spektrumanalysator Ingång (HF) | • 240 MHz –5.3GHz • Avvikelse från 50 Ω vid HF • Utan internt filter riskeras in‑band-förvrängning av starka signaler • Max ingång +10 dBm utan dämpning • IIP3 − 5 dBm utan dämpning • P1 dB kompression vid −1 dBm • Power-detektorupplösning 0,5 dB, linearitet ± 2 dB • Effektnoggrannhet ± 2 dB efter kalibrering • MDS − 30 dBm @ 115 kHz RBW • Frekvensnoggrannhet = vald RBW • SFDR 30 dB @ 50 kHz RBW • RBW manuellt: 3/10/30/100/300/600 kHz (auto väljs från 57) • Frekvensberoende dämpning 25–40 dB (effektfel ± 10 dB när aktiv) • Skanningshastighet > 1000 pts/s • AM‑demod (efter hårdvarumodifiering) |
| Utgång (LF) | • Sinus-/fyrkantsvåg 100 kHz – 350 MHz • Nivå ± 2 dB noggrannhet • Frekvensupplösning 47 Hz (< 156 MHz) / 47 Hz (> 312 MHz) • Utgångsnivå − 1 dBm – − 76 dBm i 6 dB-steg • AM / smal FM / bred FM modulering 50 Hz – 5 kHz • Långsam svepning över valbart område |
| Utgång (HF) | • Fyrkantsvåg 240 MHz – 960 MHz • Frekvensupplösning 480 Hz • Utgångsnivå − 38 dBm – + 9 dBm variabelt • Smal/bred FM modulering 50 Hz – 6 kHz • Långsam svepning över valbart område |
| Referensgenerator | • Option: fyrkantsvåg − 26 dBm fundament • Frekvensval: 1 / 2 / 4 / 10 / 15 / 30 MHz |
| Anmärkningar | • Ingång > +20 dBm kan skada enheten – använd lämplig dämpare • Inte SDR–mottagare eller spårningsgeneratorutgång |

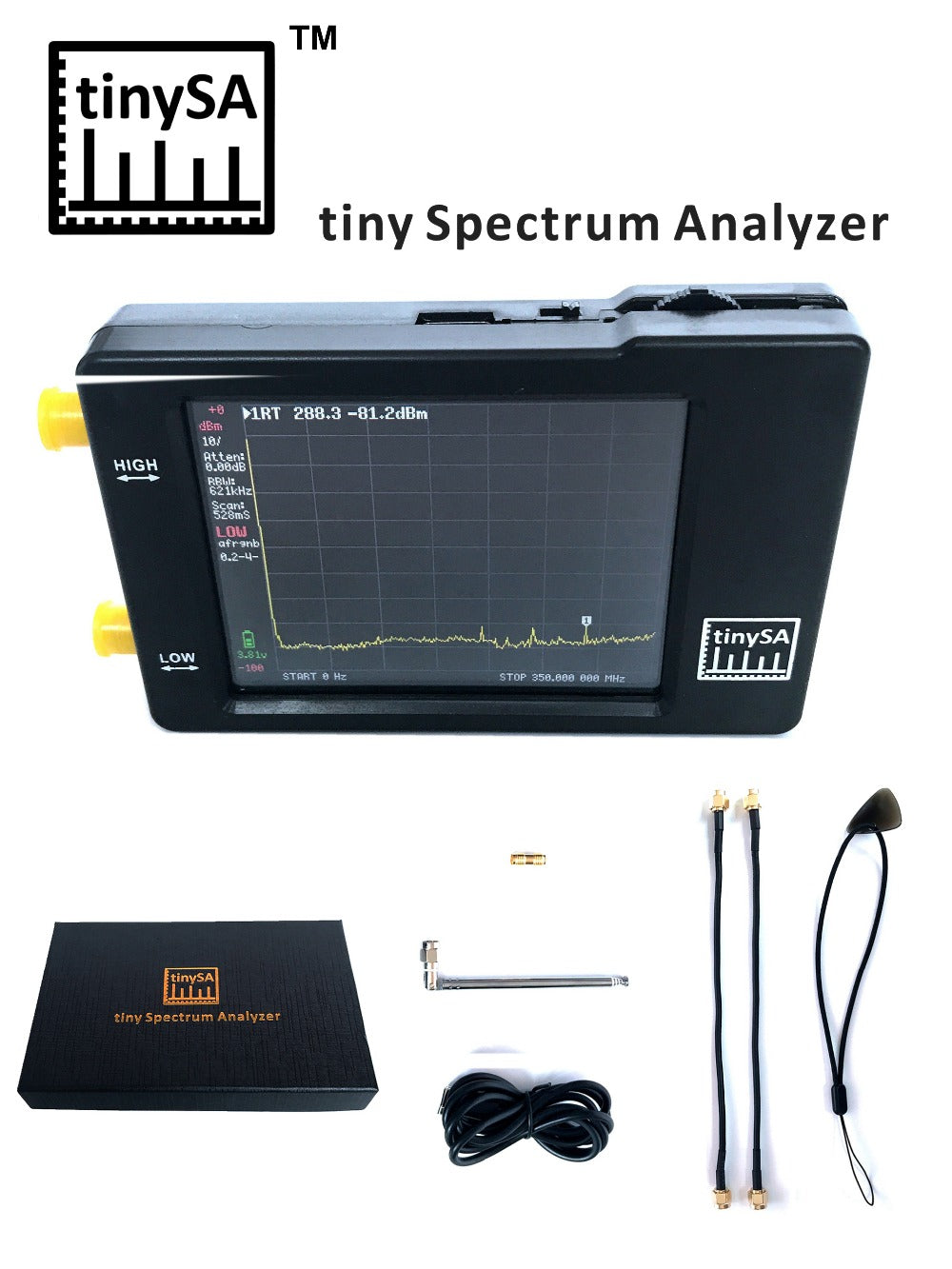

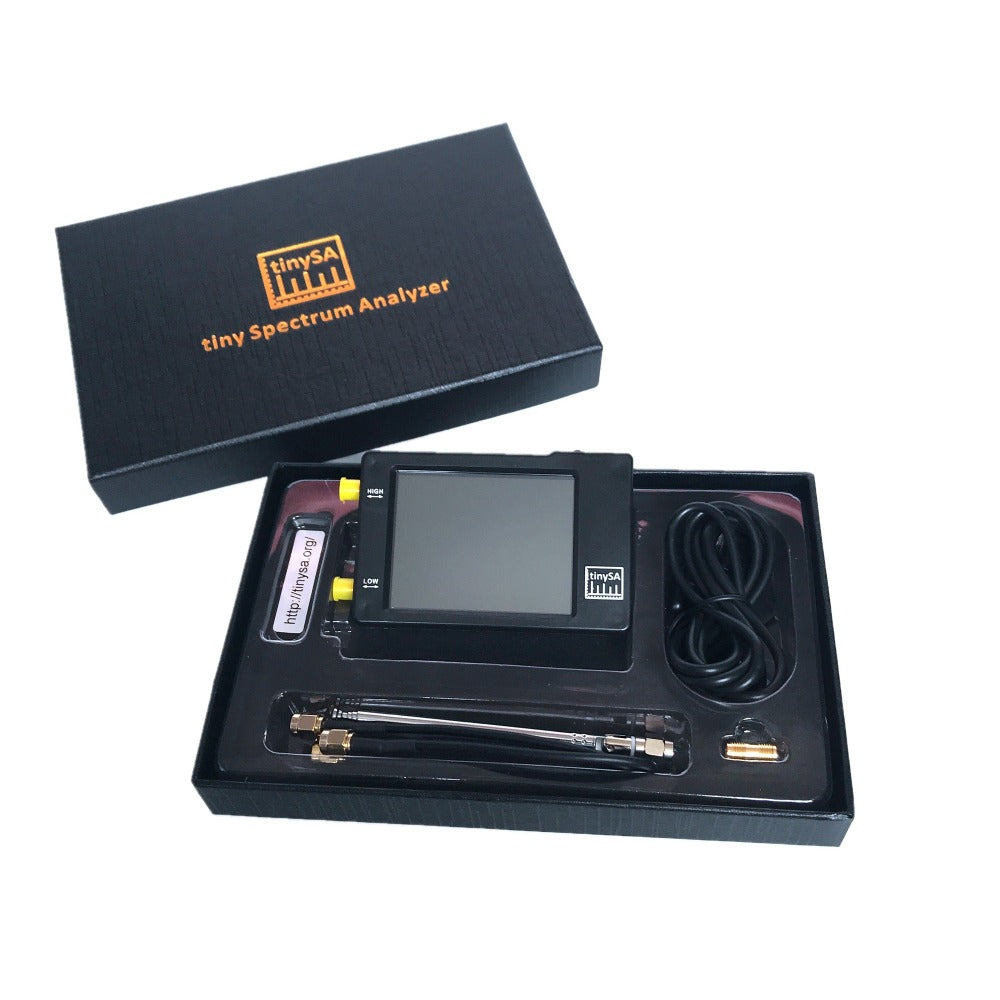

Vad finns i paketet?
- 1 st. tinySA Basic eller tinySA Ultra (beroende på ditt val)
- 1 st. USB-kabel för laddning och PC-anslutning
- 1 st. Användarmanual (för även genier behöver instruktioner)
- Eventuella tillbehör som antenner eller kablar (beroende på paketet)
Gör dig redo att utforska radiospektrumet som aldrig förr med tinySA. Oavsett om du väljer Basic eller Ultra, får du en kraftfull enhet som får plats i fickan och budgeten. Kom bara ihåg att behandla den med kärlek (och undvik att överbelasta den), så kommer den att tjäna dig troget i många äventyr!
Garanti och frakt
Vi gör vårt bästa för att testa all elektronik innan vi skickar ut den till dig.
Detta säkerställer att vi gör ett bra jobb och att du undviker onödigt krångel i din utvecklingsprocess. Fel kan förekomma, men det är något vi ser otroligt sällan. Om problem uppstår med den beställda utrustningen kan du alltid kontakta oss, så hjälper vi dig gärna att lösa problemet.
Vi strävar efter att säkerställa en snabb och effektiv leverans av din beställning. Vi skickar från Danmark, och du kommer typiskt att få din beställning inom 1-3 arbetsdagar.
TinySA Spektrumanalysator
Vanlig
652,00 kr
