Kontrollera modulens matning och utgångsspänning mot kontrollerns ingångsgränser före anslutning. En 5V-matning gör inte signalen säker för en 3.3V GPIO eller ADC; använd lämplig nivå-/spänningsanpassning. Analoga signaler kräver en ADC, som en vanlig Raspberry Pi-dator saknar.
Upptäck enkelt beröring från människor eller djur med denna sensor. Den inbyggda komparatorn hjälper dig komma igång direkt!
Våra kroppar samlar naturligt elektrisk laddning–ibland nog för att ge någon en liten statisk stöt. Sensorn använder kroppens elektriska påverkan för att upptäcka beröring. En transistor i änden har en exponerad basanslutning. Beröring ger en liten signal som aktiverar transistorn och sensorkretsen.
Beröringssensorn känner av kroppens elektriska påverkan via en exponerad basanslutning på transistorn. Beröring aktiverar transistorn och sensorkretsen.
Anslut andra metallytor direkt till basanslutningen för att skapa beröringskänsliga dörrhandtag eller andra metalldelar.
- En analog utgång gör att sensorn kan läsas direkt av en mikrokontroller
- En inbyggd LM393-komparator växlar den digitala utgången när sensornivån överstiger tröskeln som ställts in med potentiometern
Ett enkelt sätt att lägga till beröringsavkänning i dina projekt.
Tekniska specifikationer
|
Krets |
LM393, KSP13 |
|
Driftspänning |
2.7-6.5V |
|
I/O-spänning |
2.7-6.5V |
| Maximal strömförbrukning | 20mA |
| Känslighet |
1.0 mV/G min., 1.4 mV/G typ., 1.75 mV/G max. |
| Kommunikationsgränssnitt | Binär, aktiv låg |
| Mått | 32mm x 17mm x 8mm |
| Datablad | Länk |
| Onlineresurser om modulen | Länk 1 Länk 2 |
Vad ingår?
- Beröringssensor med komparator
Garanti och frakt
Vi gör vårt bästa för att testa all elektronik innan vi skickar den till dig.
Det hjälper oss att leverera pålitliga produkter och besparar dig onödigt krångel under utvecklingen. Fel kan förekomma, även om vi sällan stöter på dem. Om du får problem med utrustningen du beställt kan du alltid kontakta oss, så hjälper vi dig gärna att lösa problemet.
Vi skickar från Aarhus till Danmark och Sverige. Fraktalternativ och priser visas i kassan. Leveranstiden beror på lagerstatus, destination och fraktmetod; kontakta oss före beställningen om du behöver varan före ett visst datum.

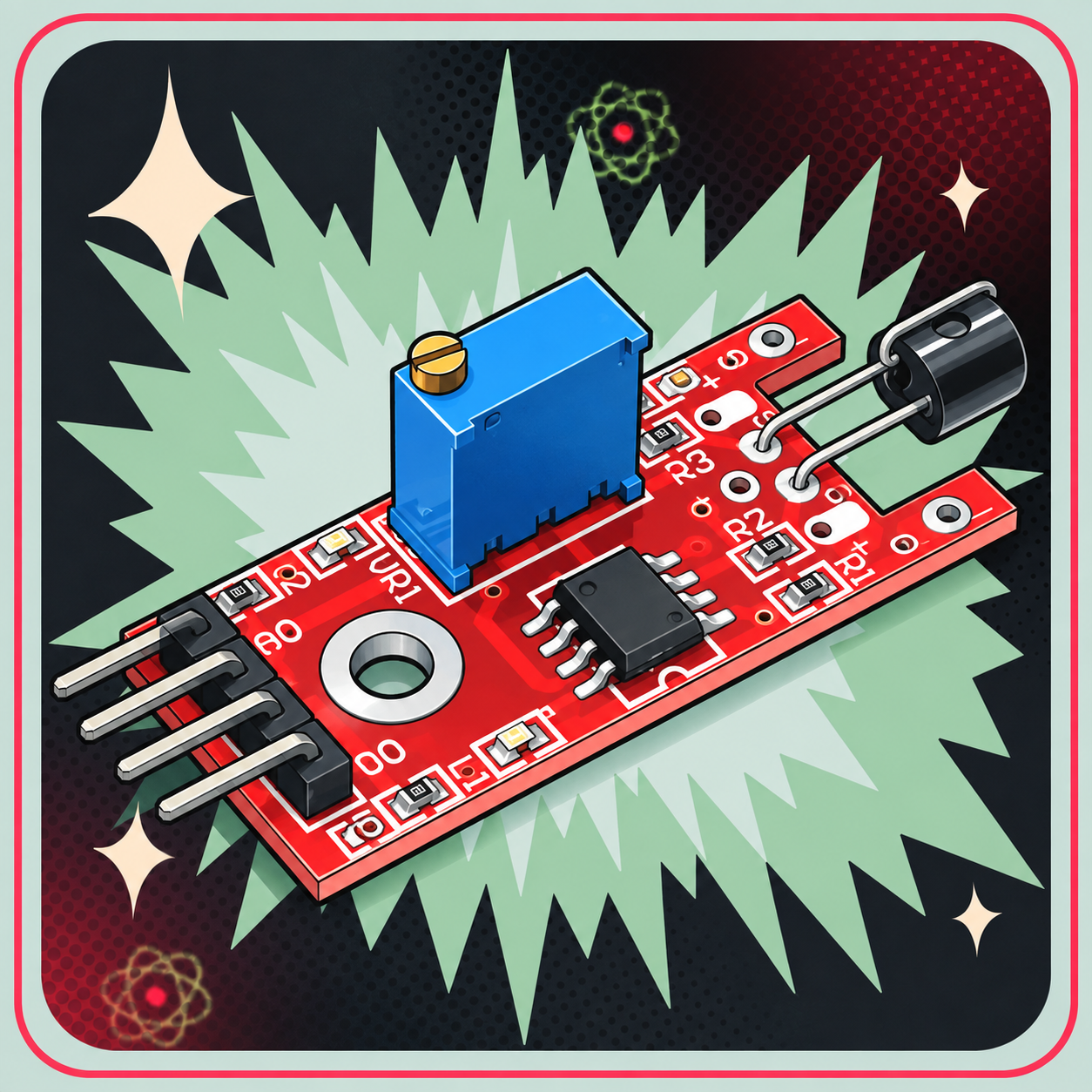

KY-036 digital beröringssensor
26,00 kr
36,00 kr
