Skyddsgränserna nedan är leverantörsuppgifter som måste bekräftas för aktuell version. Källan anger både 2,50 V och 2,55 V som urladdningsgräns. Använd inte dessa motstridiga värden som dimensioneringsgränser.

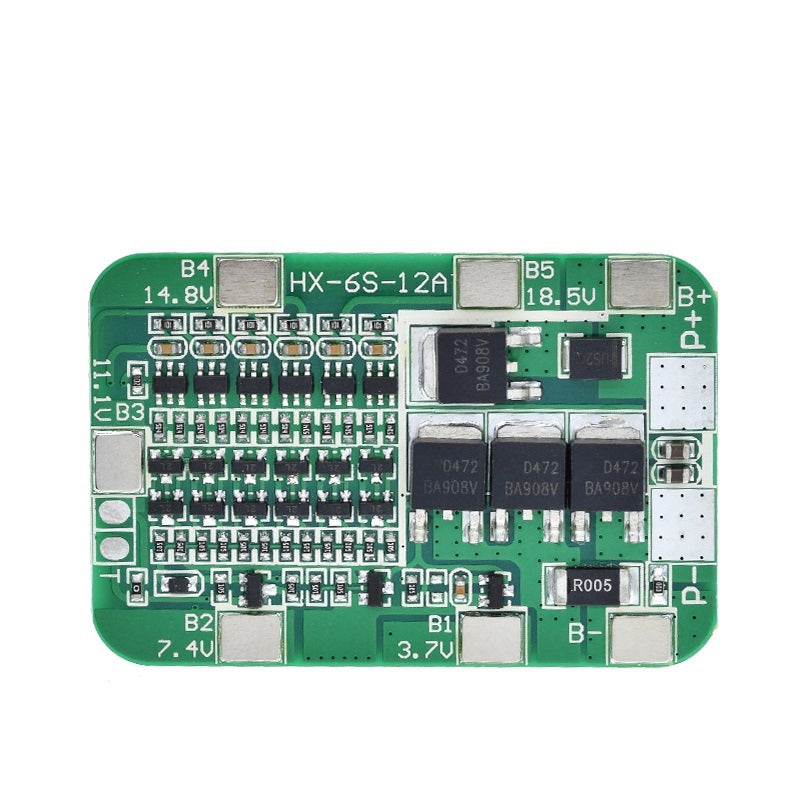

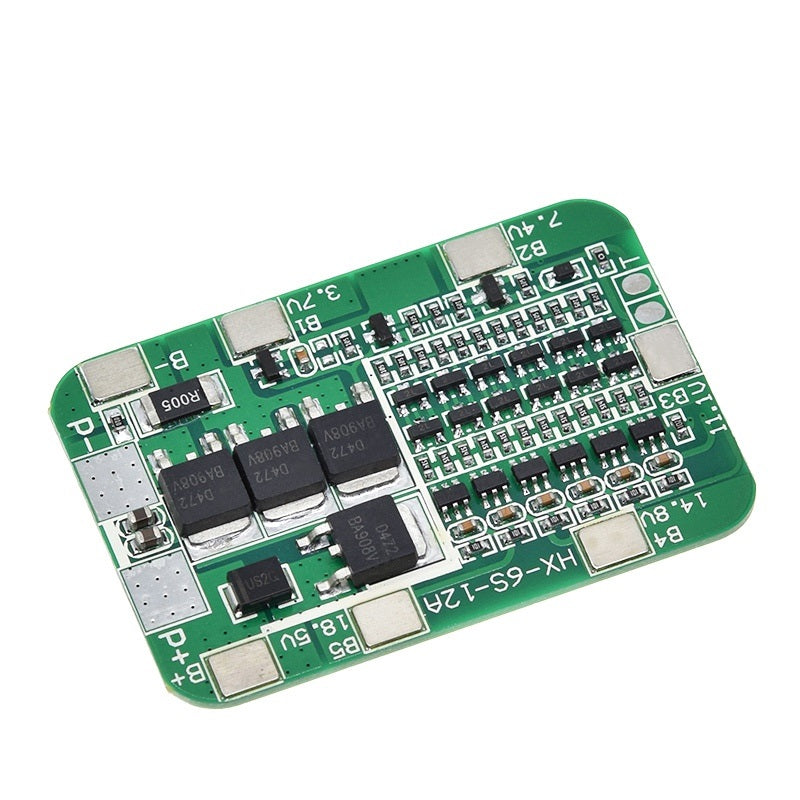

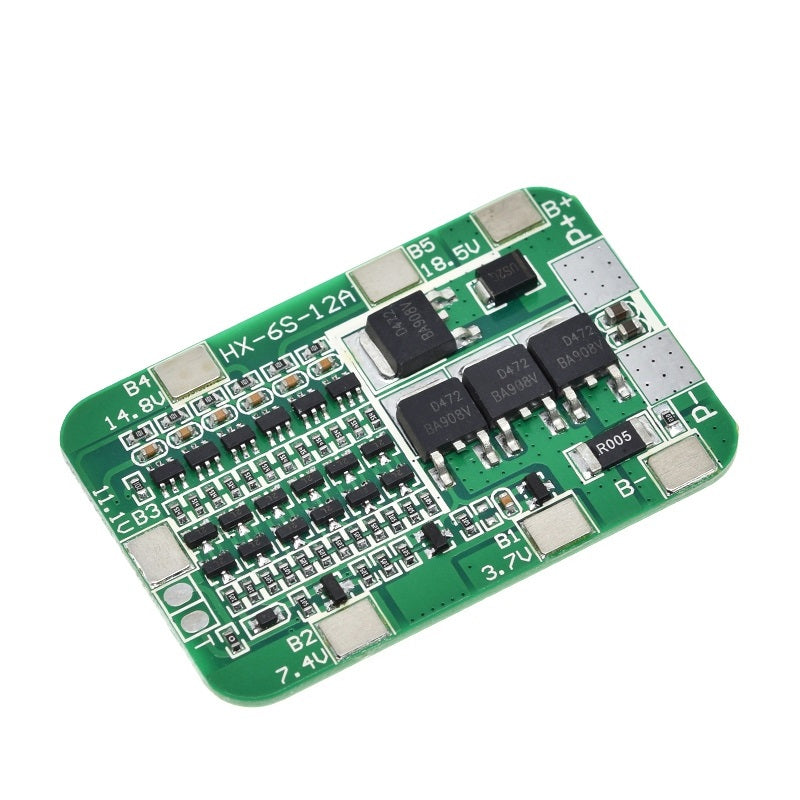

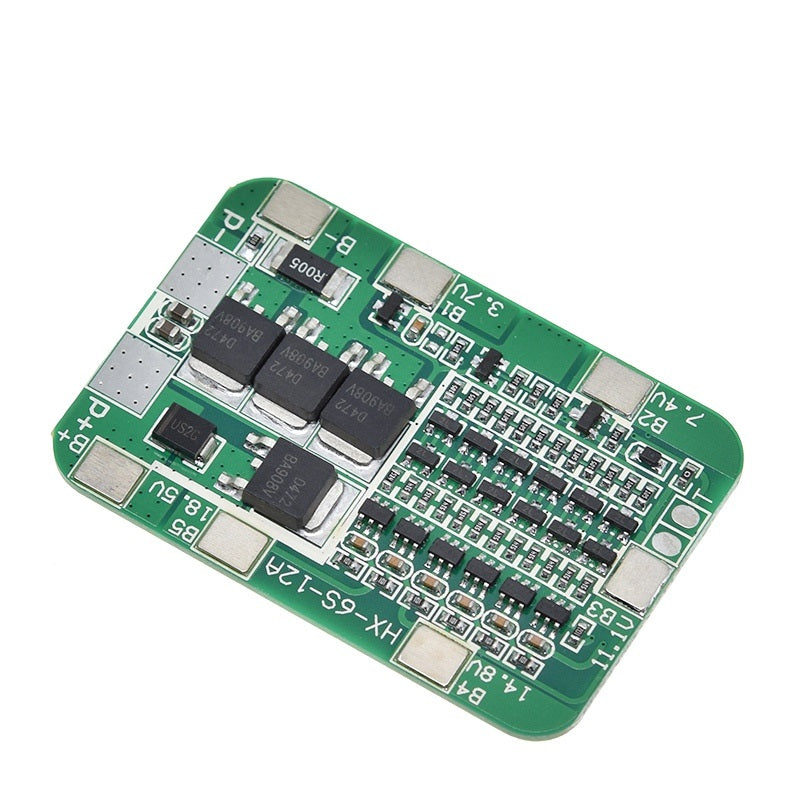

B 6S 12A BMS 18650 Litiumjonbatteriskyddskort
Möt 6S 12A BMS 18650 Litiumjonbatteriskyddskort/Lithium Battery BMS Protection Board – ett skyddskort för sex 3,7 V litiumjonceller i serie. Det övervakar paketet och bryter vid vissa fel. Lämpliga celler, säkring, korrekt kabeldragning och en separat passande laddare behövs fortfarande.
Kortet är avsett för batteriskydd, inte laddningsreglering. Kontrollera strömgränser och kylning för den aktuella hårdvaruversionen. De motstridiga strömgränserna i ursprungsbeskrivningen måste klarläggas före användning.
Viktiga funktioner

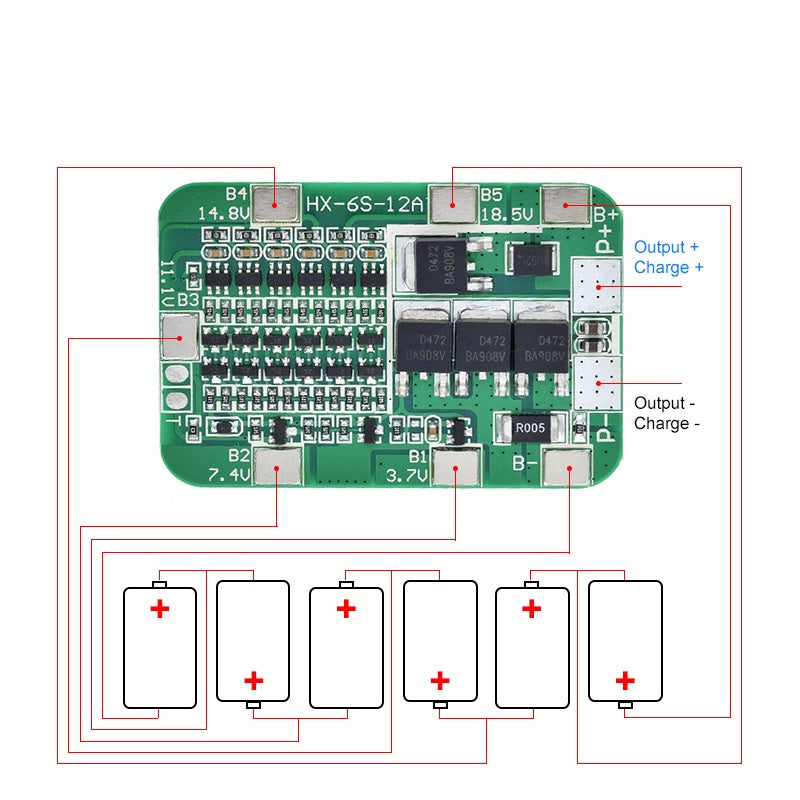

- Skydd av sex Li-jonceller: Detta kort är speciellt designat för batteripaket med sex Li-jonceller i serie, med övervakning av det anslutna batteripaketet.
- Precisionsintegrerad krets: Övervakar fel; ersätter inte en CC/CV-laddare.
- Överladdnings- och överurladdningsskydd: Håll dina batterier inom rätt område med automatisk detektering och förebyggande av både överladdning och överurladdning.
- Kortslutningsskydd: För ingen gillar en bränd säkring – eller värre.
- Kontroll före användning: Belastnings- och åldringstester av varje enhet är inte dokumenterade. Kontrollera kortets funktion i det färdiga systemet.
Tekniska specifikationer
| Batteri: | Stöder 6 litiumjonceller (6S-konfiguration) |
| Överladdningsdetekteringsspänning: | 4.25 ± 0.025V |
| Överurladdningsdetekteringsspänning: | 2.50 ± 0.08V |
| Överströmsskydd: | Angiven felgräns 50 A; inte tillåten kontinuerlig ström. Måste verifieras. |
| Kontinuerlig arbetsström: Inte verifierad: källdata anger både 12 A och 15 A. | |
| Maximal kontinuerlig urladdningsström: | Inte verifierad; dimensionera inte för 15 A kontinuerligt eller 25 A topp utifrån denna beskrivning. |
| Laddningsspänning: | 25,2 V för sex standardceller med 4,2 V slutladdningsspänning; använd lämplig 6S CC/CV-laddare. |
| Laddningsström: | Måste anpassas till celler, kortversion och kylning; 15 A är inte verifierat. |
| Fördröjning för överladdningsskydd: | 0.1S |
| Frisläppningsspänning för överladdning: | 4.08 ± 0.05V |
| Överurladdningsdetekteringsspänning: | 2.55 ± 0.08V |
| Frisläppningsspänning för överurladdning: | 2.9 ± 0.1V |
| Kortslutningsskydd: | Ja |
| Arbetstemperatur: | -40°C till +85°C |
| Dimensioner | 50mm x 32mm x 4mm |
Vad finns i paketet?
- 1 st 6S 18650 Litiumbatteri BMS Skyddskort/Lithium Battery BMS Protection Board
Garanti och frakt
Vi gör vårt bästa för att testa all elektronik innan vi skickar ut det till dig.
Detta säkerställer att vi gör ett bra jobb och att du undviker onödiga problem i din utvecklingsprocess. Skulle det uppstå problem med den beställda utrustningen kan du alltid kontakta oss, så hjälper vi dig gärna att lösa problemet.
Vi skickar från Aarhus till Danmark och Sverige. Fraktalternativ och priser visas i kassan. Leveranstiden beror på lagerstatus, destination och fraktmetod; kontakta oss före beställningen om du behöver varan före ett visst datum.
6S 18650 Litiumbatteri BMS Skyddskort
36,00 kr
