2-axlig vippmodul
49,00 kr
70,00 kr
3 i lager
Kvantitet
Skickas från Aarhus, Danmark. Frakt beräknas i kassan.
Behöver du hjälp att välja? Fråga oss om ditt projekt
2-axlig vippmodul
49,00 kr
70,00 kr
Föreställ dig att styra din elektronik som om du vore kapten på ett rymdskepp… med bara tummen.

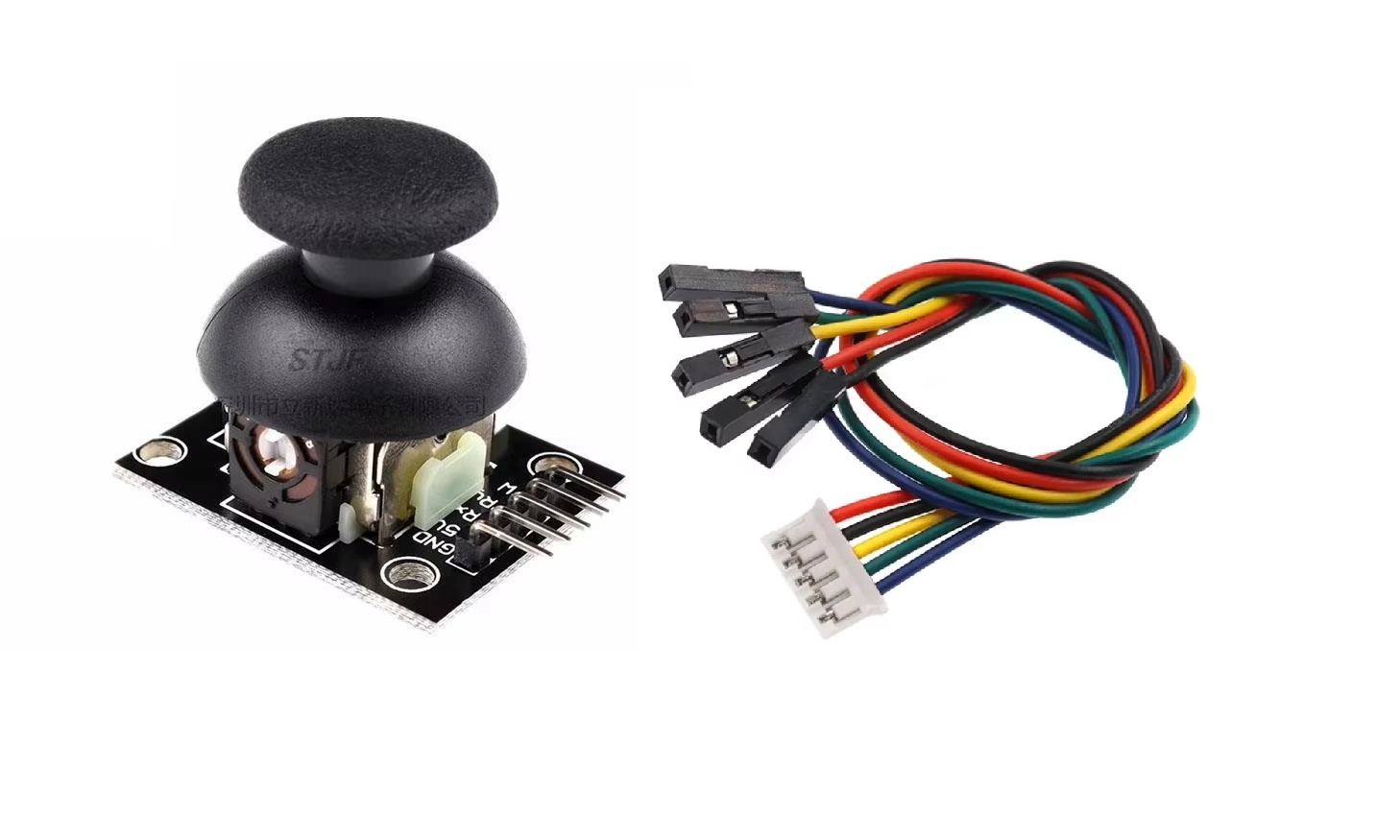

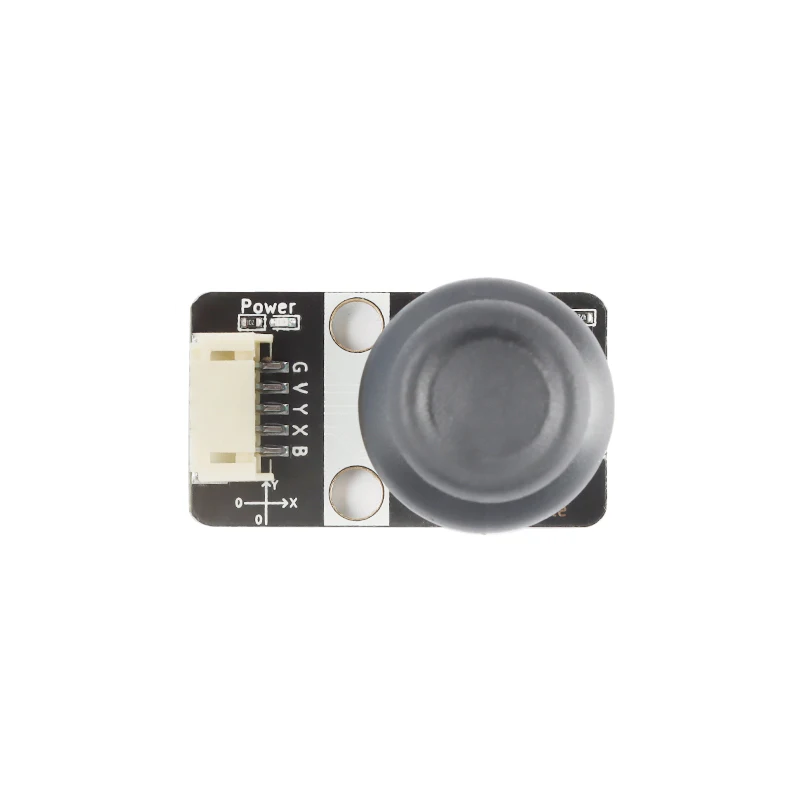

Möt 2-Axis Rocker Module – en PS2-liknande joystickmodul för Arduino och andra projekt. Raspberry Pi behöver en extern ADC för att läsa de analoga axlarna.
Denna lilla modul ger exakt tvådimensionell kontroll via två potentiometrar som levererar analoga signaler för X- och Y-axlarna. Och som bonus får du även en inbyggd knapp (Z-axel), så du kan klicka dig fram – perfekt för att bekräfta val eller avfyra raketer (din kod bestämmer).
Den drivs med en blygsam 3,3 V till 5 V DC strömförsörjning. I viloläge ligger X/Y-signalerna runt VCC/2: cirka 2,5 V vid 5 V matning eller 1,65 V vid 3,3 V, och när du rör joysticken hoppar de antingen upp mot 5 V eller ner mot 0 V. Håll hela signalområdet inom ADC-ingångens tillåtna spänning.
Varför du kommer att älska det
-
Kompakt och lätt – perfekt att bygga in i dina DIY-projekt.
-
Triple-action kontroll: två axlar och en tryckknapp.
-
Arduino-vänlig – kräver endast ett par analoga pins och en digital pin.
-
Och erkänn det… det får bara dina projekt att kännas levande.
Specifikationer
| Funktion | Specifikation |
|---|---|
| Ingångsspänning | 3,3 V – 5 V DC |
| Utgångar | X- och Y-axel (analog), Z-axel (digital knapp) |
| Mittenposition | Cirka VCC/2: 2,5 V vid 5 V matning; 1,65 V vid 3,3 V. |
| Dimensioner | Ca. 34 × 26 × 32 mm; vikt ~11 g |
| Knapptyp | Digital tryckknapp (tryck ned på joysticken) |
| Gränssnitt | Standard 5-pin: +Vcc, GND, VRx, VRy, SW |
Startvideo och Datablad
Video-länk: Videoresurs
Datablad (KY-023, motsvarande modell):
-
Pinout, specifikationer och exempel för Arduino samt Raspberry Pi med lämplig extern ADC.
Se datablad (PDF)
Vad finns i paketet?
- 1 st. 2-Axis Rocker Module
