TPS5430 är en buck-omvandlare; negativ utgång kräver inverterande koppling. Ett vanligt positivt buck-steg kan inte ge +15 V från 13 V. I ett inverterande steg beror chipspänningen på ingång och negativ utgång. Kontrollera kortets schema, tillåten inspänning och strömgränser före anslutning; källans 13–36 V och 2,5 A är inte verifierade modulgränser.

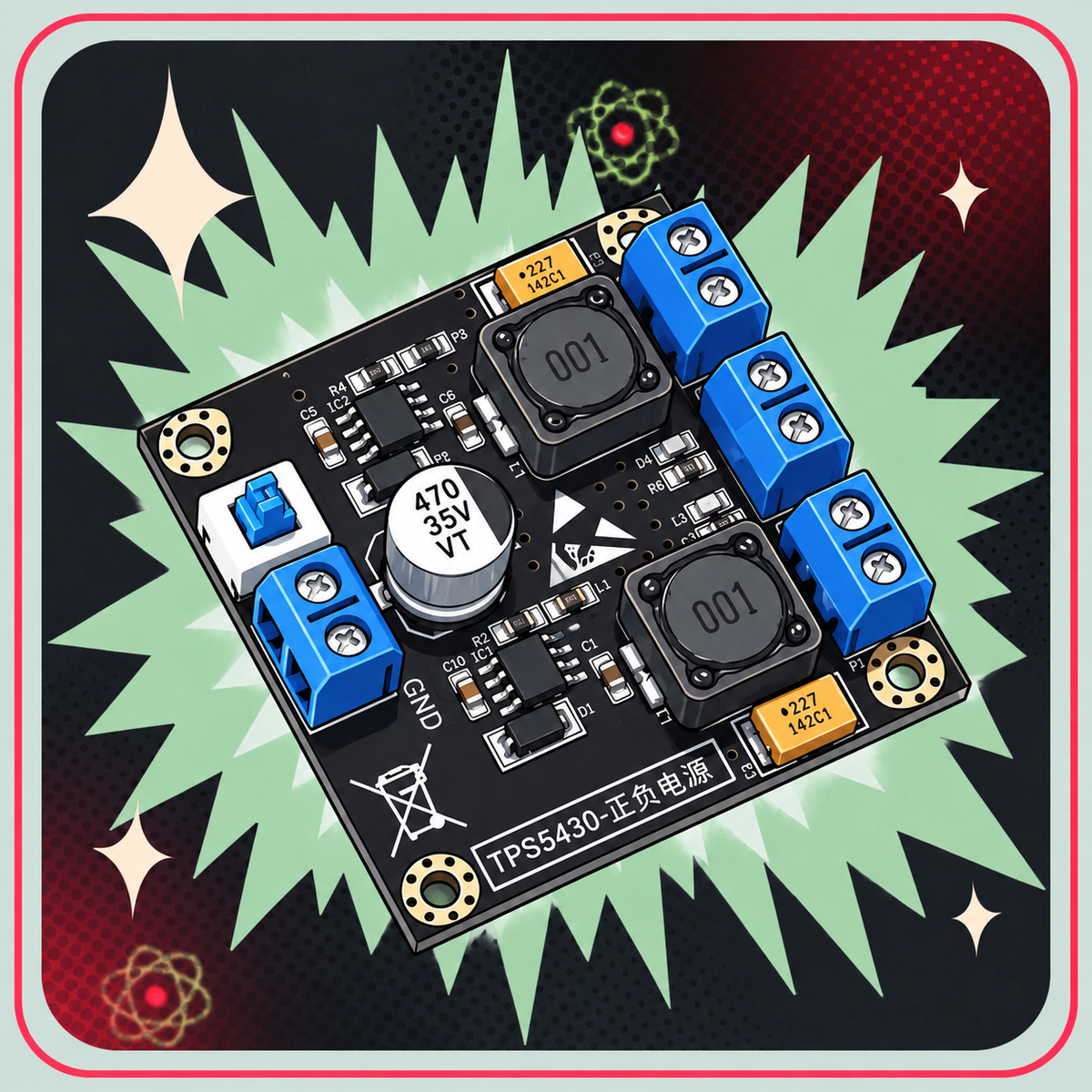

TPS5430 Dual Step-Down Strömförsörjningsmodul är en kompakt, högeffektiv DC-DC-omvandlare designad för att leverera både +15V och -15V reglerade utgångar från ett brett ingångsspänningsområde. Oavsett om du driver analoga kretsar, operationsförstärkare, audiosystem eller inbyggda enheter, ger denna modul en stabil dubbelspänningsförsörjning i ett litet format.

Byggd kring den pålitliga TPS5430 omvandlarkretsen, uppnår den hög effektivitet (>88%), lågt rippel (<80mV) och stark termisk stabilitet, vilket gör den idealisk för krävande applikationer. Med en maximal total uteffekt på 30W (med kylfläns över 10W), balanserar denna modul prestanda, effektivitet och storlek.

Viktiga Funktioner

• Dubbla utgångar: Levererar +15V och -15V reglerad spänning

• Brett ingångsområde: Ingångsområde måste bekräftas utifrån kortets koppling och önskad ±15 V-utgång

• Hög effektivitet: >88% omvandlingseffektivitet för energibesparing

• Lågt rippel: <80mV för stabil drift i känsliga kretsar

• Kompakt storlek: Endast 50 × 50 × 18mm, lätt att integrera

• Pålitlig design: Baserad på den beprövade TPS5430 IC

• Fast spänning: Stabil ±15V utgång för precisionselektronik

• Hög effektkapacitet: Upp till 30W med korrekt kylning

Tekniska Specifikationer

Uppstarts­video & Datablad

• Uppstartsvideo (YouTube)

• Datablad (PDF)

Vad finns i förpackningen?

• 1 st - TPS5430 Dual Output Step-Down Strömförsörjningsmodul
