Den runda revolutionen: Ge dina projekt en cirkulär touch!

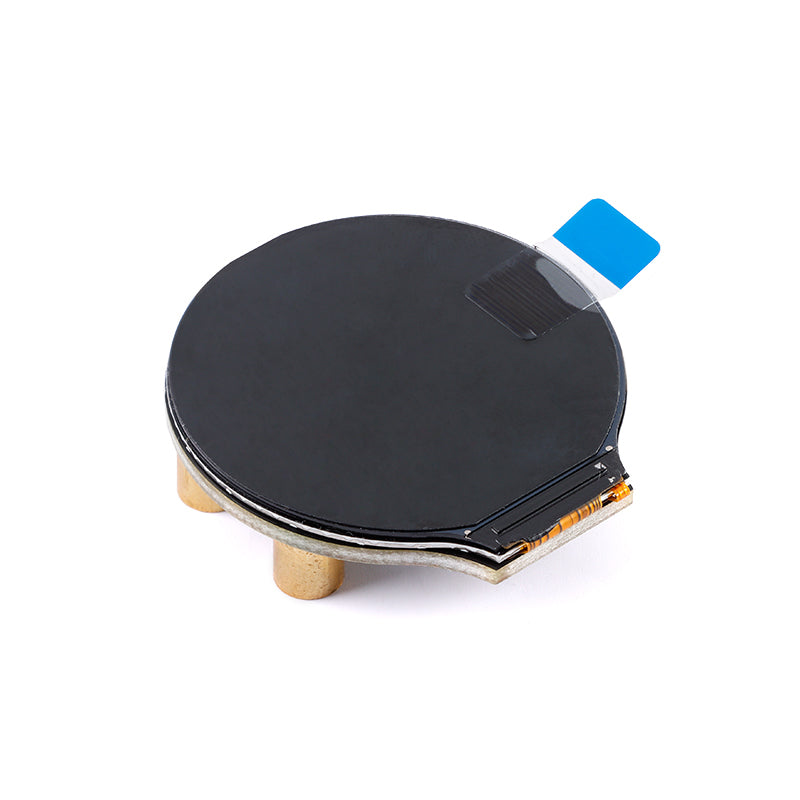

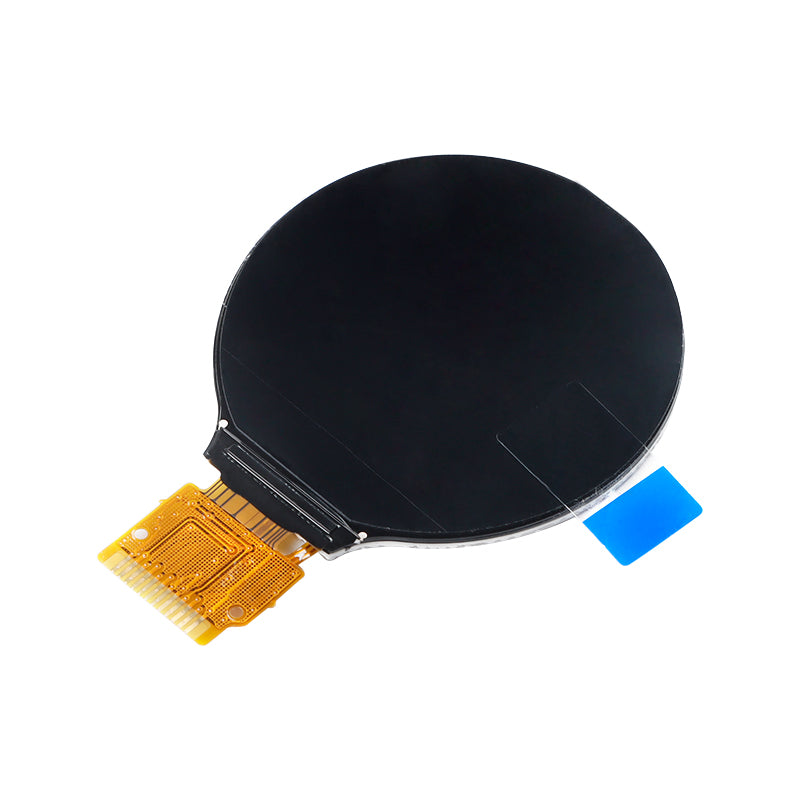

Är du trött på fyrkantiga skärmar som tänker innanför boxen? Möt vår 2,8-tums cirkulära TFT-displaymodul! Med inbyggd GC9A01-drivrutin och 240×240 upplösning får du kristallklara bilder i 65K färger – perfekt för att imponera på vännerna (och fienderna) med dina kreativa projekt.
Denna IPS-skärmmodul använder 4-tråds SPI för kommunikation och är kompatibel med en rad utvecklingskort som Arduino UNO, STM32F103XXXX-serien och ESP32. Så oavsett om du bygger en futuristisk smartwatch eller en retroinspirerad gadget, har denna runda skärm dig täckt.
Tekniska specifikationer
| Specifikation | Värde |
|---|---|
| Skärmtyp | IPS |
| Skärmstorlek | 2,8 tum (cirkulär) |
| Upplösning | 240 × 240 pixlar |
| Pixelstorlek | 0,135 × 0,135 mm |
| Displayområde | Diameter 32,4 mm |
| Arbetsström | 20 mA (typisk) |
| Driftspänning | 3,3 V / 5 V |
| Kommunikationsgränssnitt | 4-tråds SPI |
| Gränssnittsmodell | PH2.0-8P / FPC0.5-8P |

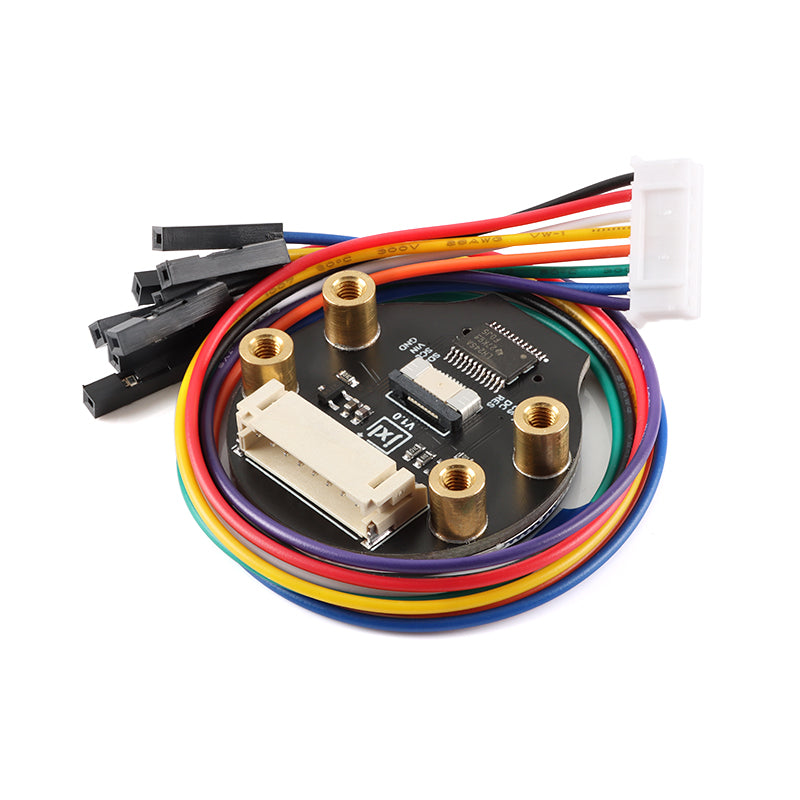

| Anslutningar | Levereras med PH2.0 till Dupont-kabel |
| Positioneringsmetod | M3 skruv (fästs i kopparstolpar) |
| Modulvikt | 24 g |

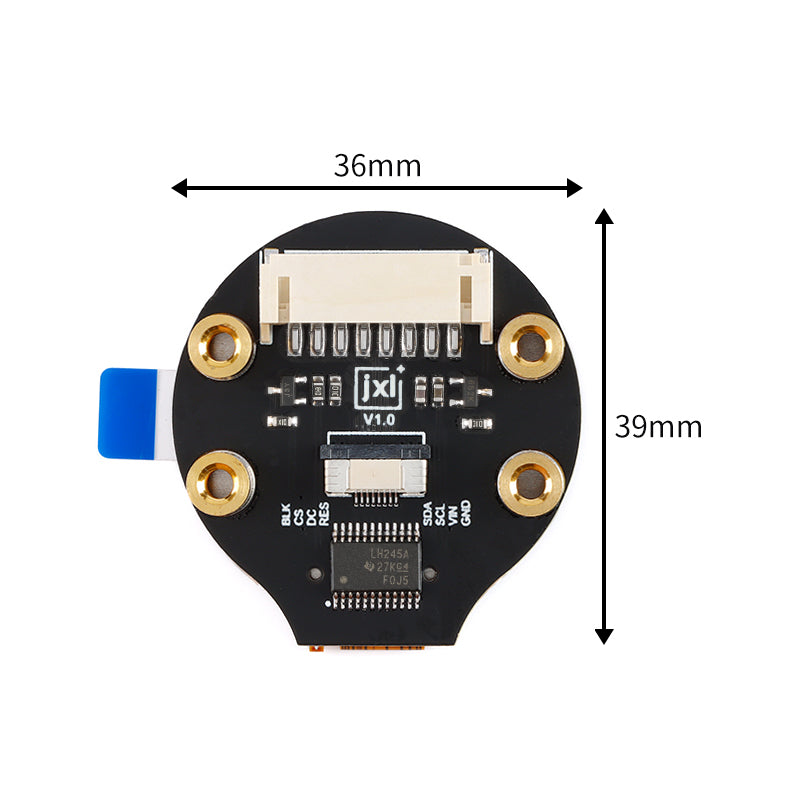

| Modulstorlek | 36 × 38,8 × 9,4 mm |
Pin-beskrivning
| Pin | Funktion |
|---|---|
| GND | Strömförsörjning negativ, jord |
| VCC | Strömförsörjning positiv (3,3 V - 5 V), måste matcha kommunikationsnivå |
| SCL | SPI clock-signal ingång |
| SDA | SPI data ingång |
| RES | Reset, aktiv låg |
| DC | Data/kommando val (låg: kommando, hög: data) |
| CS | Chip-select, aktiv låg |
| BLK | Bakgrundsbelysning (dra upp till 3,3 V för aktivering, jord för att stänga av) |
Anmärkningar
-
Strömförsörjning och kommunikationsnivå: Modulen är kompatibel med både 3,3 V och 5 V strömförsörjningar och har en inbyggd nivåkonverteringskrets. Det är viktigt att kommunikationsnivån och strömförsörjningsspänningen är konsekventa. Tester har visat att Arduino med 5 V kommunikation och 3,3 V strömförsörjning inte fungerar korrekt. ESP32 med 3,3 V kommunikationsnivå och antingen 5 V eller 3,3 V strömförsörjning fungerar utan problem.
-

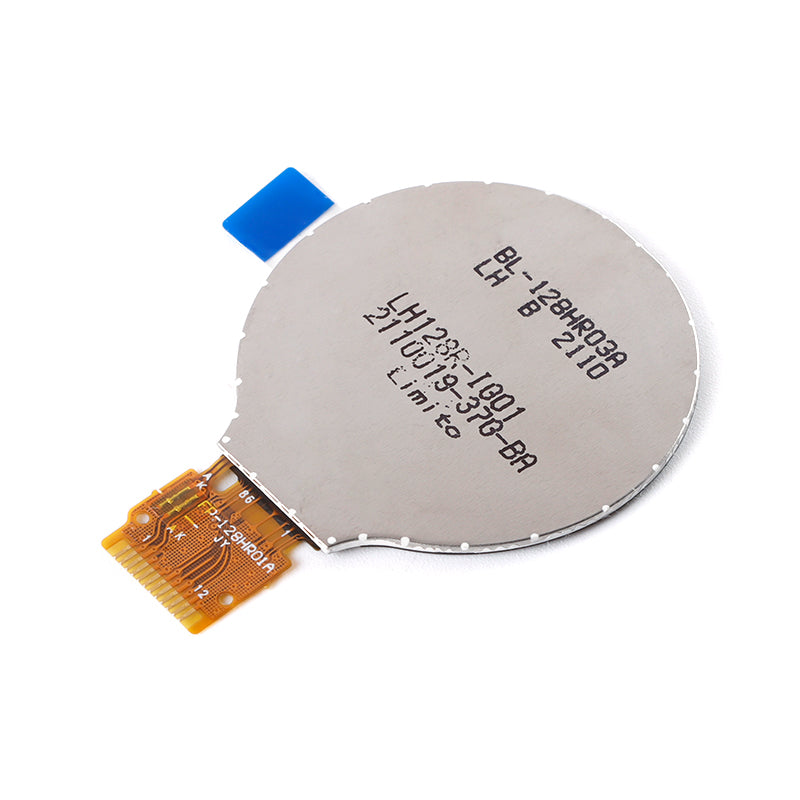

Montering: Använd M3-skruvar för att fästa modulen. Observera att kopparstolparna har genomgående hål och ett metallhölje under skärmens botten. Se till att skruvlängden som går in i kopparstolpen inte överstiger 6 mm, då detta kan få skärmen att böjas eller i värsta fall spricka. Och tro oss, en sprucken skärm är ingen bra samtalsöppnare.

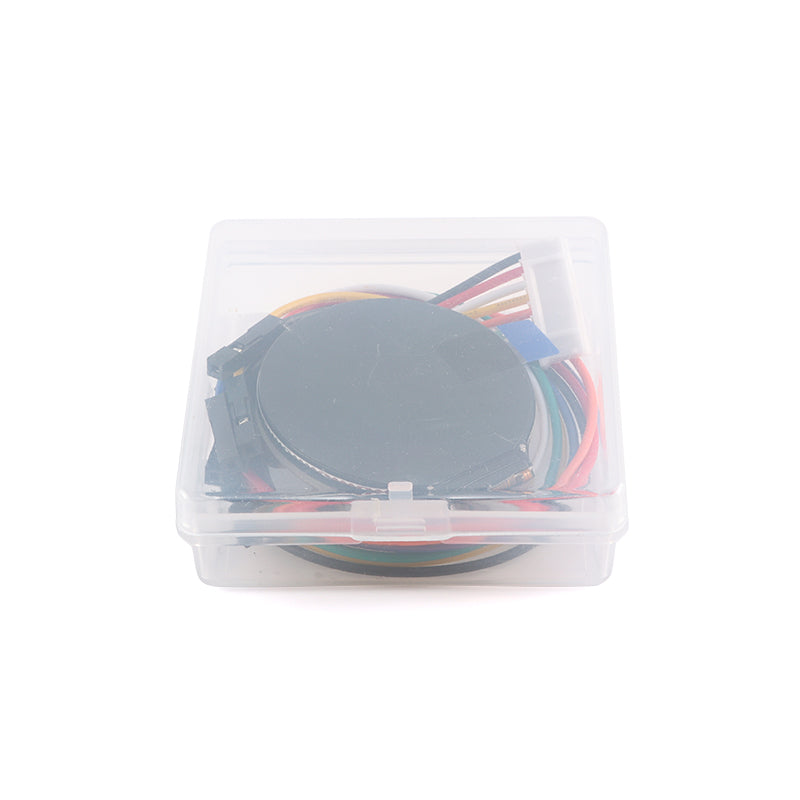

Vad finns i paketet?
- 1 st. 2,8-tums cirkulär TFT-displaymodul (den runda mästaren)
- 1 st. PH2.0 till Dupont-kabel (för enkel anslutning)
Garanti och frakt
Vi gör vårt bästa för att testa all elektronik innan vi skickar ut den till dig.
Detta säkerställer att vi gör ett bra jobb och att du undviker onödigt krångel i din utvecklingsprocess. Fel kan förekomma, men det är något vi ser otroligt sällan. Om problem uppstår med den beställda utrustningen kan du alltid kontakta oss, så hjälper vi dig gärna att lösa problemet.
Vi strävar efter att säkerställa en snabb och effektiv leverans av din order. Vi skickar från Danmark, och du kommer typiskt att få din order inom 1-3 arbetsdagar.
