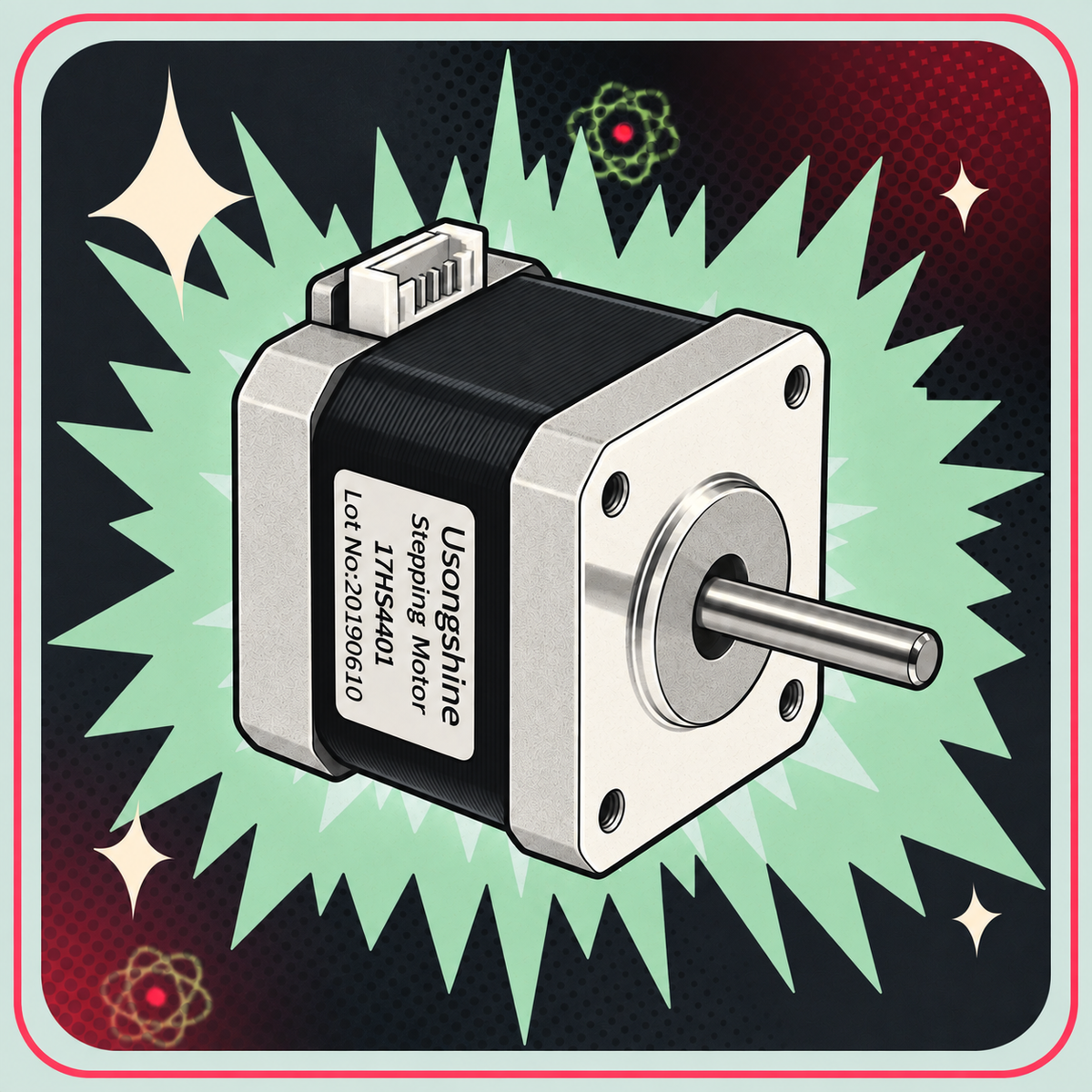

Möt 17HS4401 – den ödmjuka hjälten inom exakt rörelse. Ditt trogna NEMA-17 stegmotorval när du behöver stabilitet, precision och styrka (utan åksjuka som bonus). Med sina mjuka, konsekventa 1,8° steg är den perfekt för CNC-maskiner, 3D-skrivare – eller för att få din smarta kaffemaskin att verka extra avancerad.
Robust byggd med en 42 mm ram och ett rykte om pålitligt vridmoment, levererar denna motor jämn prestanda utan besvär. Du får stabil drift, låg ljudnivå och knivskarp positionering tack vare dess hybrid 2-fas design. Den kallas "stepper" för att den tar ett steg i taget – och alltid levererar.
-
Precisionsorienterad: 1,8° stegvinkel och hållmoment på över 420 mN·m – idealisk för fin positionering.
-
Tyst och stabil: Angiven tomgångsdriftfrekvens på minst 1900 pulser per sekund under testförhållandena.
-
Robust och pålitlig: Klass B-isolering, hög dielektrisk styrka och solid konstruktion mot slitage.
-
Flexibel montering: Kompakt 42 mm storlek och robust axel gör installationen enkel.
Specifikationer
| Egenskap | Specifikation |
|---|---|
| Faser | 2 |
| Stegvinkel | 1,8° ± 0,09° |
| Märkspänning | DC 3,6 V |
| Märkström | DC 1,5 A per fas |
| Fasresistans (20 °C) | 2,4 Ω × (1 ± 15%) per fas |
| Fasinduktans (1 kHz) | 3,7 mH × (1 ± 20%) per fas |
| Hållmoment | ≥ 420 mN·m |
| Positioneringsmoment | 15 mN·m (referens) |
| Rotationsriktning (axelutgång) | A-A, B-B, medurs |
| Tomgångsstartfrekvens | ≥ 1500 PPS (pulser per sekund) |
| Tomgångsdriftfrekvens | ≥ 1900 PPS |
| Isolationsresistans | ≥ 100 MΩ (DC 500 V) |
| Dielektrisk styrka | AC 600 V / 1 mA / 1 s |
| Isolationsklass | Klass B |
| Rotor-tröghet | 57,3 g·cm² |
| Vikt | ~255 g (referens) |
| Temperaturökning (nominell) | Max. 80 °C |
| Omgivningstemperatur | –20 °C till +50 °C |
| Dielektrisk styrka (alternativ) | 500 VAC under 1 minut |
| Axel – radiellt glapp (450 g) | ≤ 0,02 mm |
| Axel – axiellt glapp (450 g) | ≤ 0,08 mm |
| Max. radiell kraft (20 mm fläns) | 28 N |
| Max. axiell kraft | 10 N |
Uppstartsvideo & Datablad
🎥 Video-länk: Se introduktionsvideo på YouTube
📄 Datablad: Teknisk dokumentation från MotionKing med anslutningar, momentkurvor och måttritningar. Kontrollera att dokumentet passar den levererade motorn.
Se datablad (PDF)
Vad finns i paketet?
- 1 st 17HS4401 stegmotor
Garanti och frakt
Vi gör vårt bästa för att testa all elektronik innan vi skickar ut det till dig.
Detta säkerställer att vi gör ett bra jobb och att du undviker onödigt krångel i din utvecklingsprocess. Fel kan förekomma, men det är något vi ser ytterst sällan. Om problem skulle uppstå med den beställda utrustningen kan du alltid kontakta oss, så hjälper vi dig gärna att lösa problemet.
Vi skickar från Aarhus till Danmark och Sverige. Fraktalternativ och priser visas i kassan. Leveranstiden beror på lagerstatus, destination och fraktmetod; kontakta oss före beställningen om du behöver varan före ett visst datum.
17HS4401 stegmotor
100,00 kr
143,00 kr
