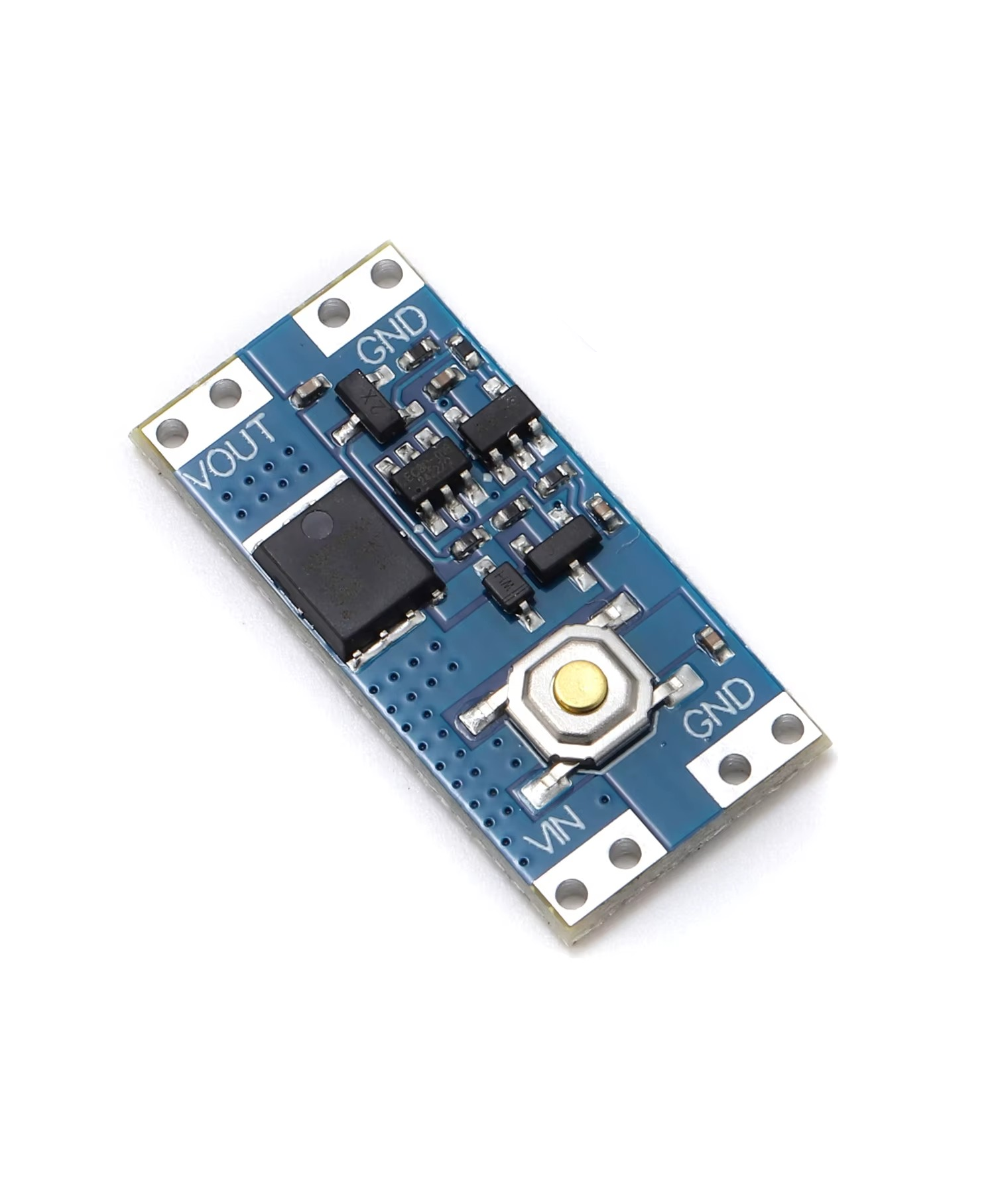

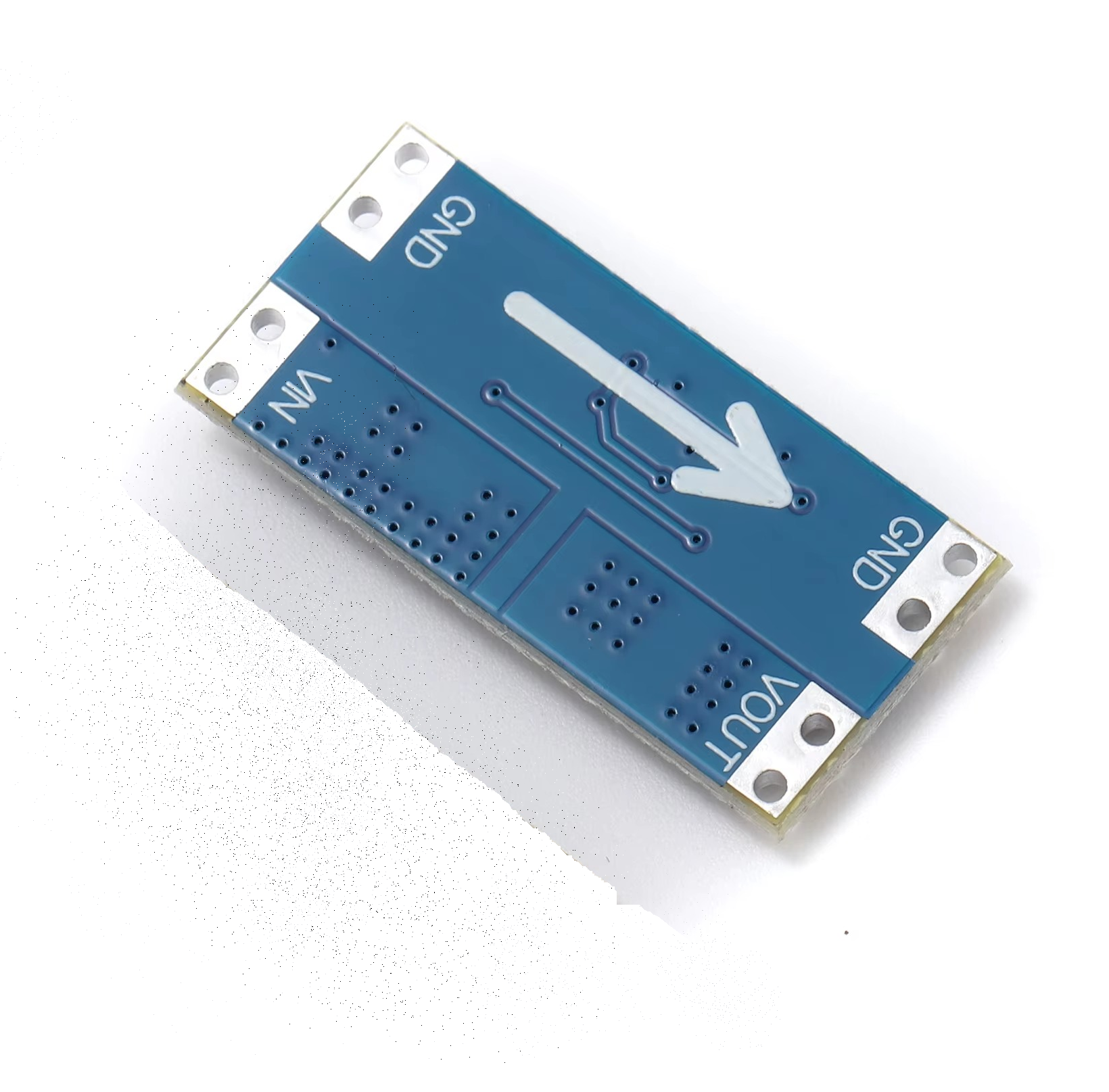

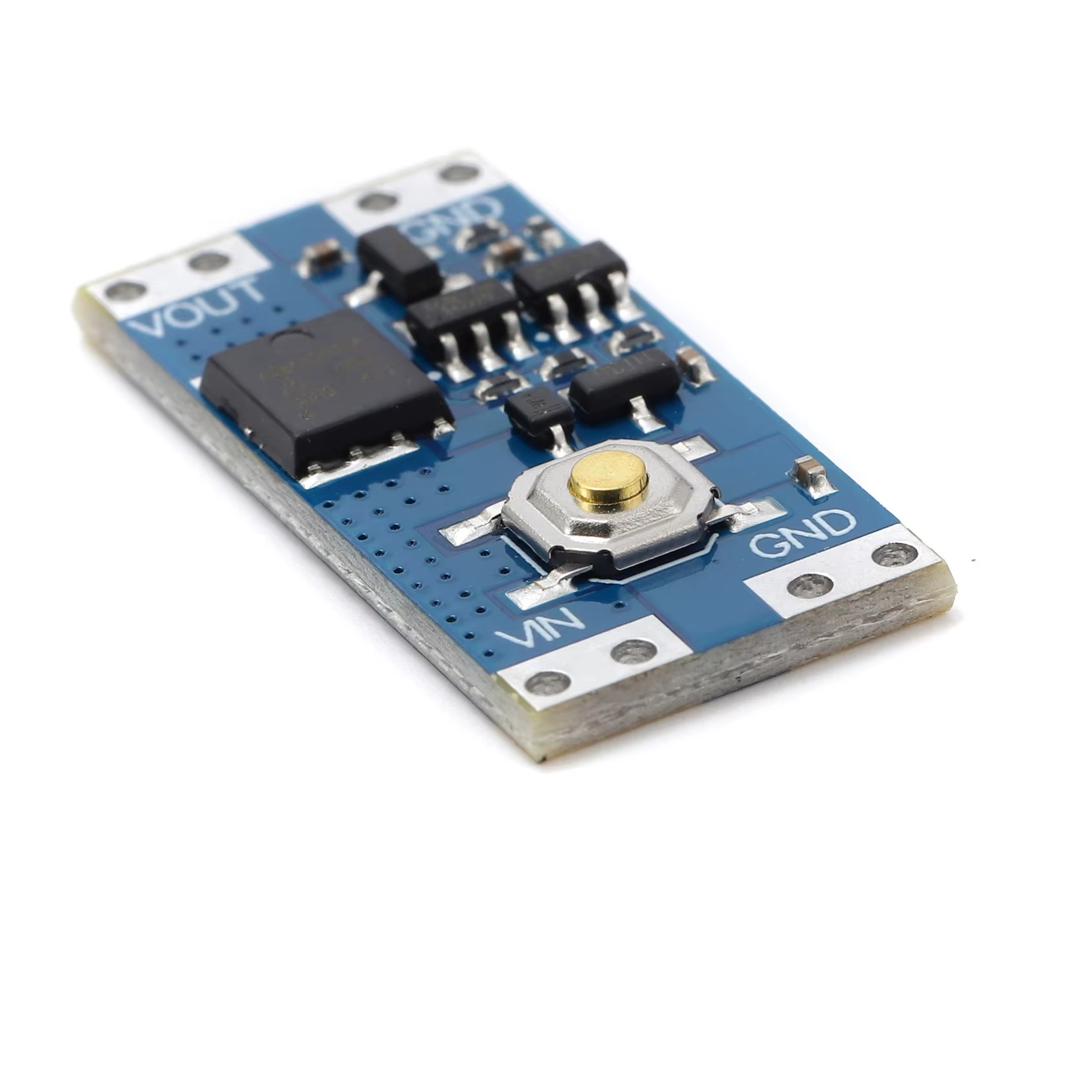

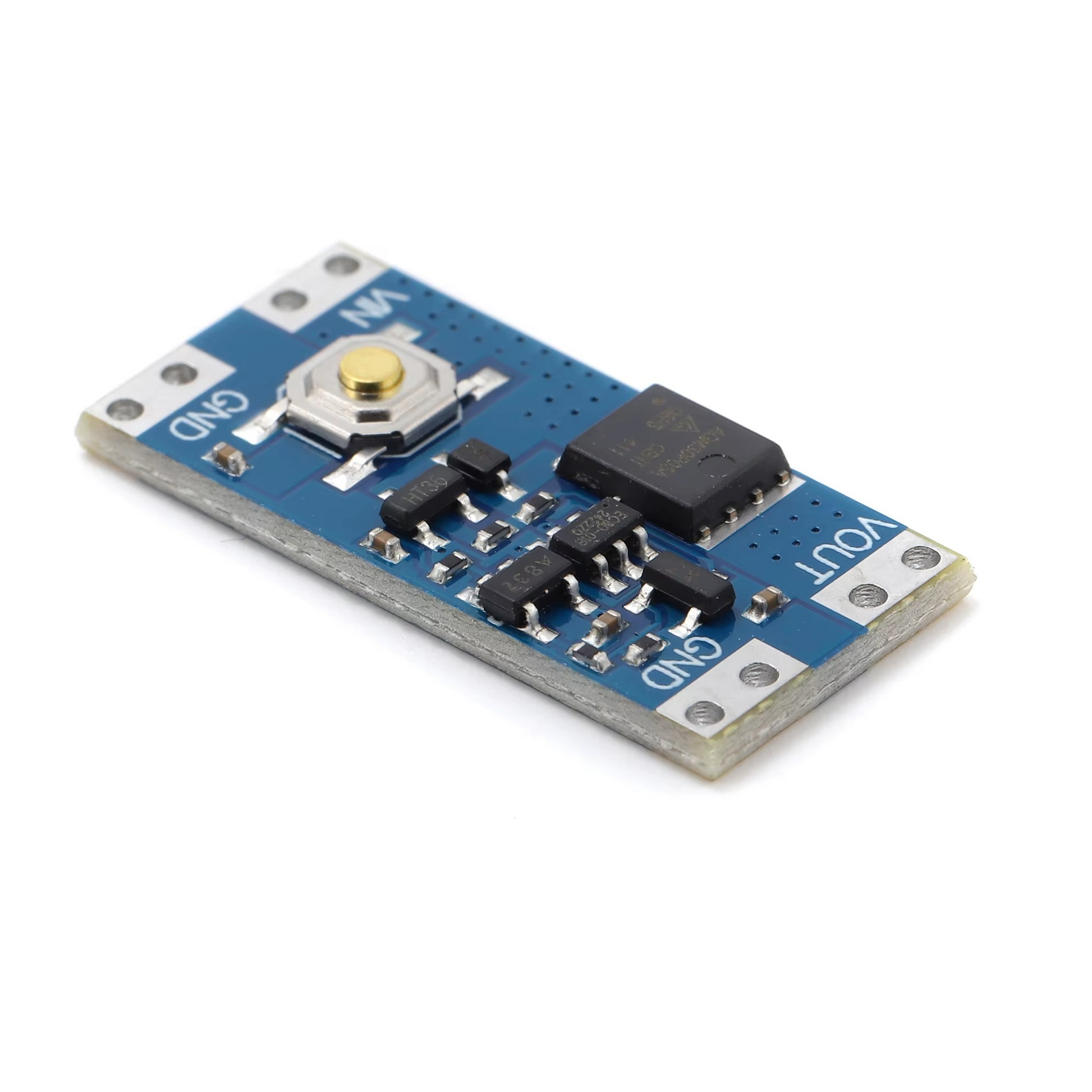

XL-10AH är en kompakt, högpresterande enknapps-switchmodul, designad för att ersätta traditionella självbehållande kontakter med en modern elektronisk lösning. Med bara ett tryck på en knapp kan du slå på din krets, och med ett annat tryck stänger du av den igen – enkelt, pålitligt och effektivt.

Modulen är byggd för mångsidighet och stöder ett brett inspänningsområde på 4,5–26V, vilket gör den kompatibel med ett stort antal DC-drivna system. Trots detta breda område har den en ultralåg standby-strömförbrukning på cirka 1,3 µA i avstängt läge, vilket säkerställer minimal urladdning av din strömkälla.

Med en strömkapacitet på upp till 10A är den lämplig för medel- till högbelastningsapplikationer, medan ett spänningsfall på endast ~120 mV under belastning säkerställer effektiv strömförsörjning. Tack vare sin kompakta design passar modulen enkelt in i små kapslingar utan att ta upp onödig plats.

För extra flexibilitet ger kontrollkortet dig möjlighet att ansluta externa tryckknappar, om du föredrar andra switch-typer – perfekt för att anpassa dina projekt.

Nyckelfunktioner

• Modell: XL-10AH (bredspänningsversion)

• Driftspänning: 4,5–26V DC

• Max. belastningsström: 10A (testad vid 12V i 30 minuter)

• Standby-strömförbrukning: ~1,3 μA (vid 12V)

• Spänningsfall: ~120 mV vid 12V 10A

• Switch-funktion: Tryck-för-på, tryck-för-av (självhållande switch-beteende)

• Kompakt design: Spara plats i din utrustning

• Anpassningsbar: Stöder anslutning av externa tryckknappar

Användningsanmärkningar

• Det rekommenderas inte att köra 10A vid spänningar under 7V under längre perioder, då detta kan leda till överhettning och skada på modulen.

• Förvänta dig ett litet spänningsfall (upp till ~170 mV) vid maximal belastning – detta är normalt beteende för denna typ av krets.

• Undvik att vidröra modulens in- och utgångsportar med händer eller ledande föremål under drift, då detta kan skapa instabilitet.

• Externa tangentbord eller kontakter kan enkelt anslutas för flexibel styrning.

XL-10AH är det perfekta valet för projekt som kräver pålitlig högströms-switching, brett spänningsstöd och låg standby-förbrukning – från DIY-elektronik till professionella inbyggda system.

Vad finns i paketet?

• 1 st - XL-10AH Bredspännings Switch Modul
