MAX6675 K-typ termoelementmodul
54,00 kr
29 i lager
Kvantitet
Skickas från Aarhus, Danmark. Frakt beräknas i kassan.
Behöver du hjälp att välja? Fråga oss om ditt projekt
MAX6675 K-typ termoelementmodul
Kabel
54,00 kr

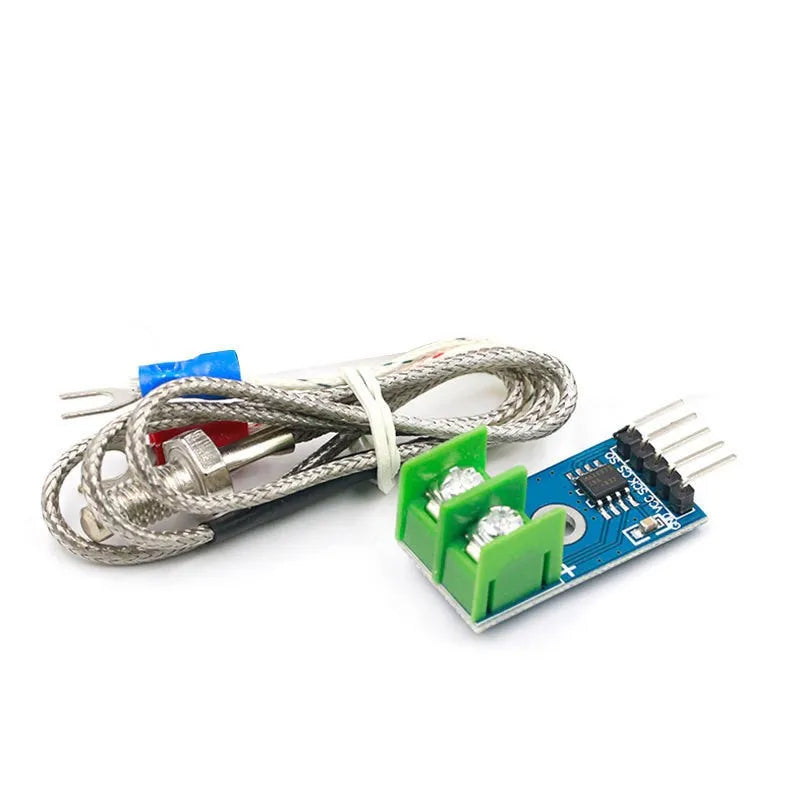

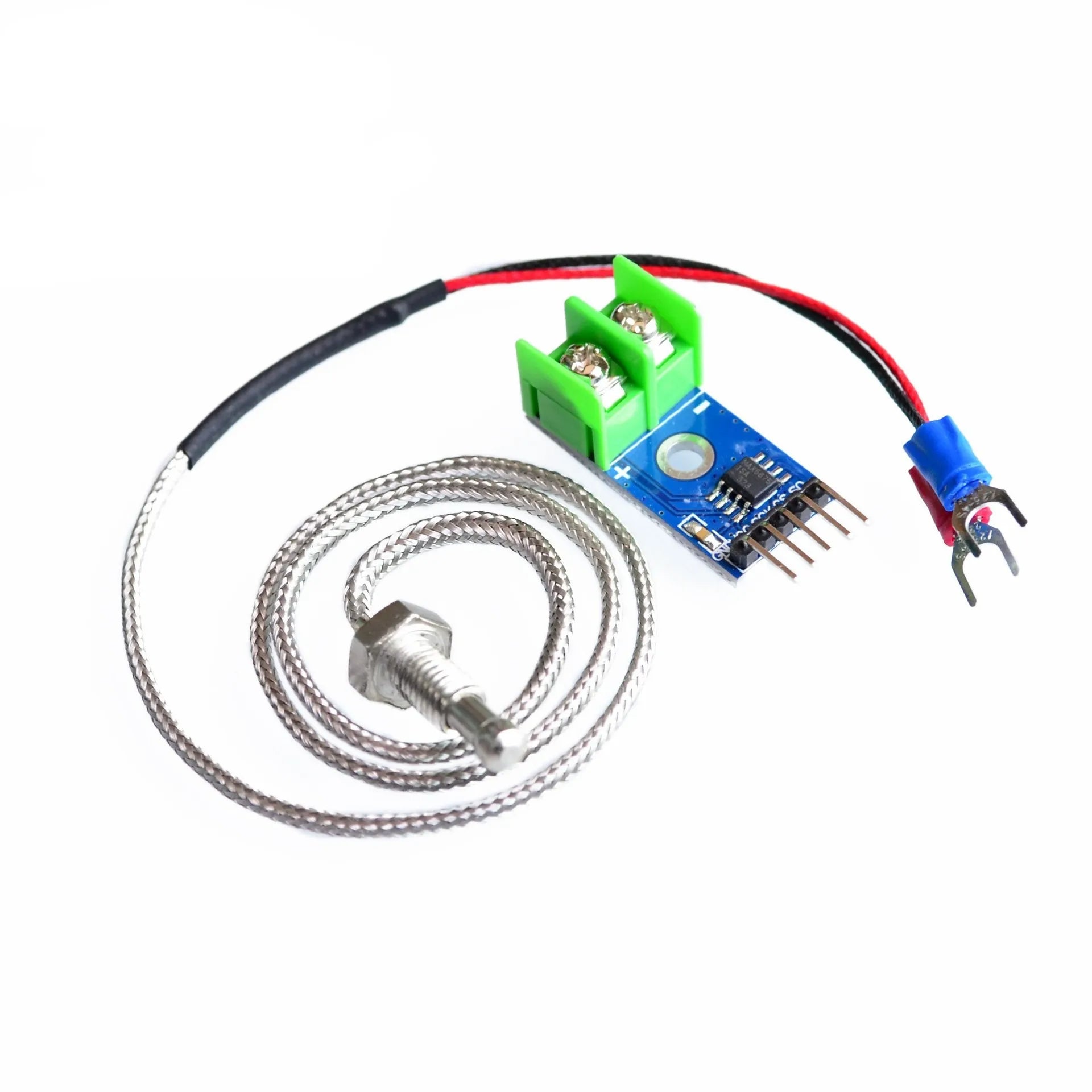

MAX6675 K-typ termoelementmodul

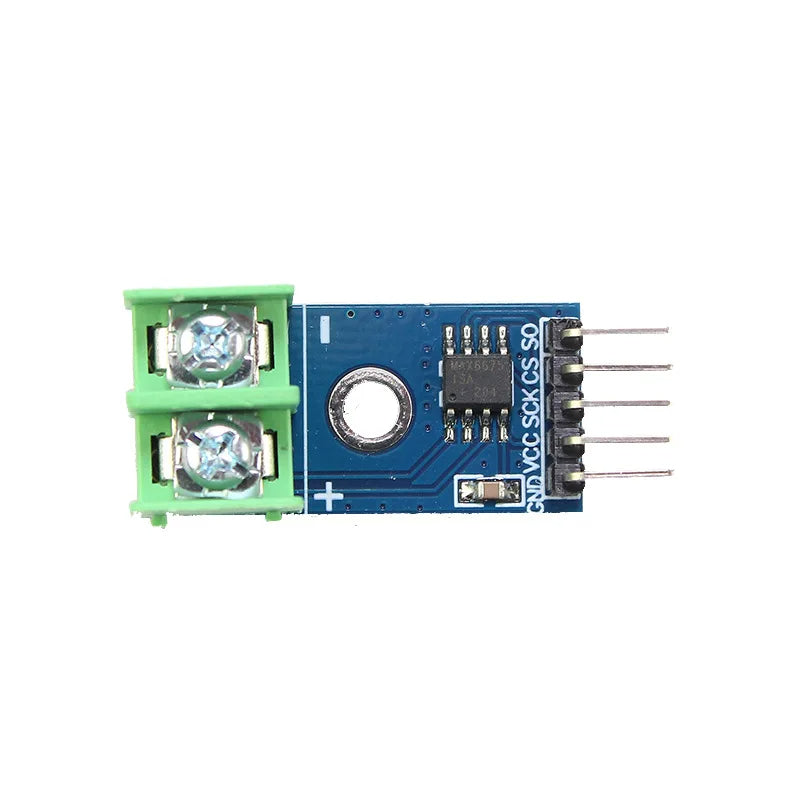

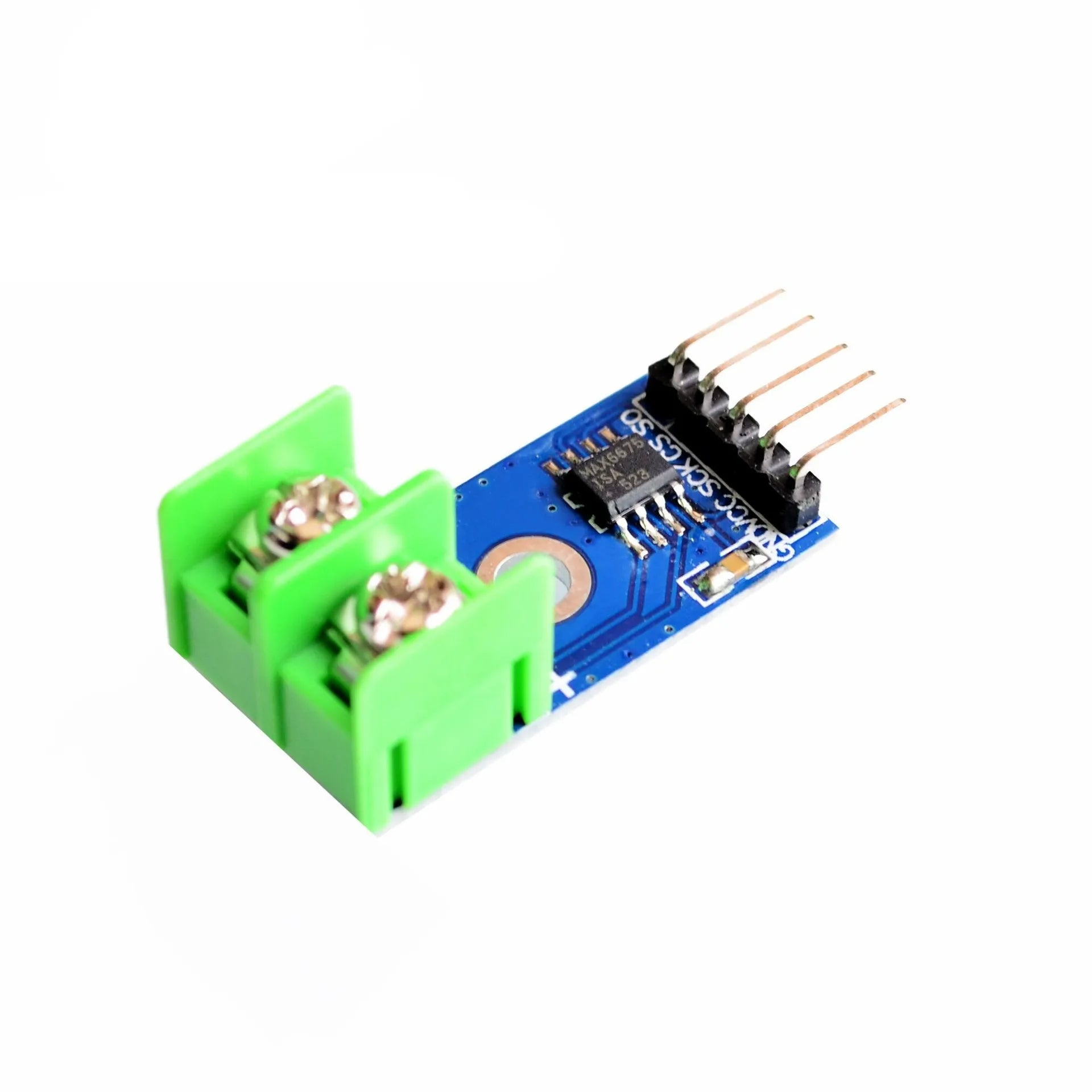

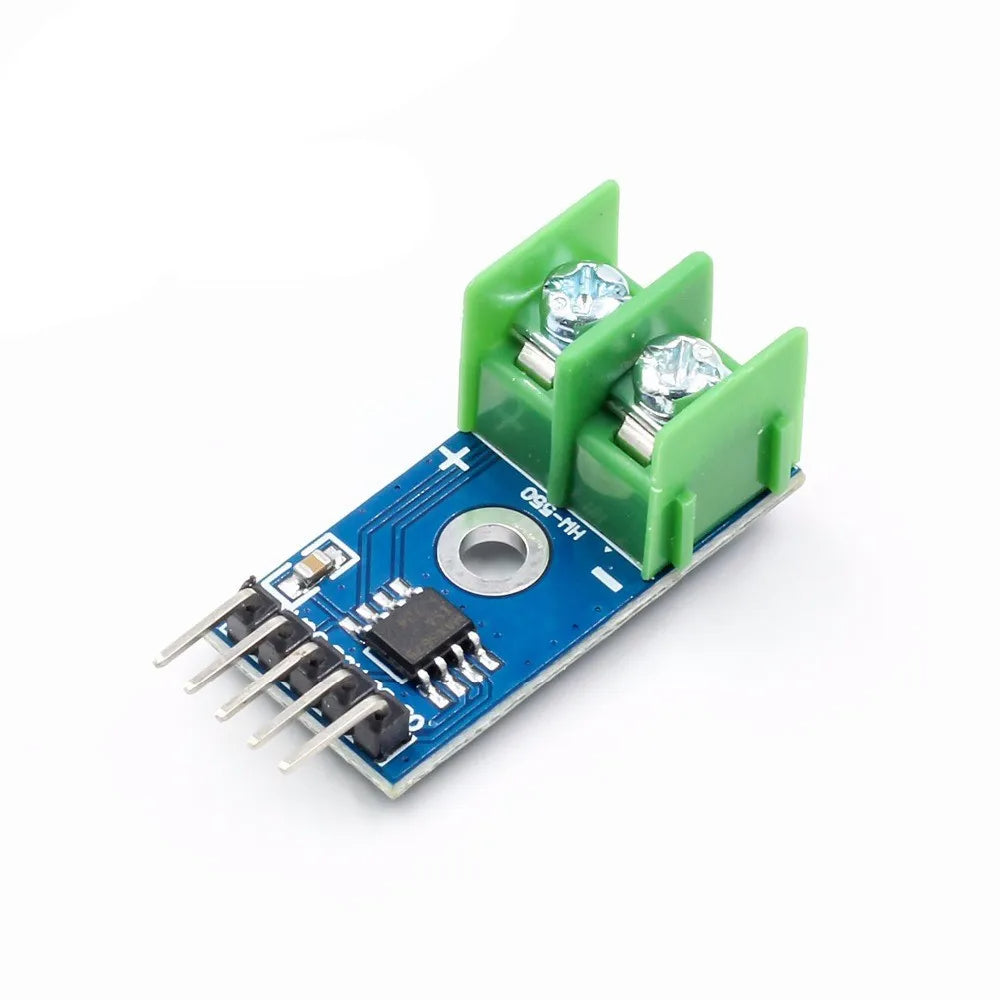

MAX6675-modulen ger ett digitalt gränssnitt till en kompatibel termoelementsond av K-typ. Välj önskad modul- eller sondvariant; sondens egen temperaturgräns begränsar det användbara mätområdet.
MAX6675 är en kallpunktskompenserad termoelementsomvandlare av K-typ från Maxim, numera Analog Devices. Temperaturen läses digitalt via ett SPI-kompatibelt gränssnitt. Upplösningen är 0,25°C; upplösning är inte samma sak som mätnoggrannhet.
Vill du integrera denna del i ditt eget projekt? Följ denna guide som tillhandahålls av The Curious Scientist
MAX6675 - Thermocouple module Example
Tekniska specifikationer
| Specifikation | Värde |
| Driftspänning | 3,0V till 5,5V |
| Gränssnitt | High-Speed SPI |
| Strömförbrukning | 700 µA (typisk), 1,5 mA (max) |
| Temperaturområde | 0°C–1023,75°C kodat område för MAX6675-chippet 0°C–80°C är den angivna sondgränsen; kontrollera sonden före användning vid hög temperatur. |
| Noggrannhet | Omvandlarens termoelementfel är upp till ±2°C från 0–700°C under databladets villkor; sond och installation bidrar med ytterligare fel. |
| Upplösning | 12-bit (0,25°C) |
| Omvandlingstid | ~170 ms |

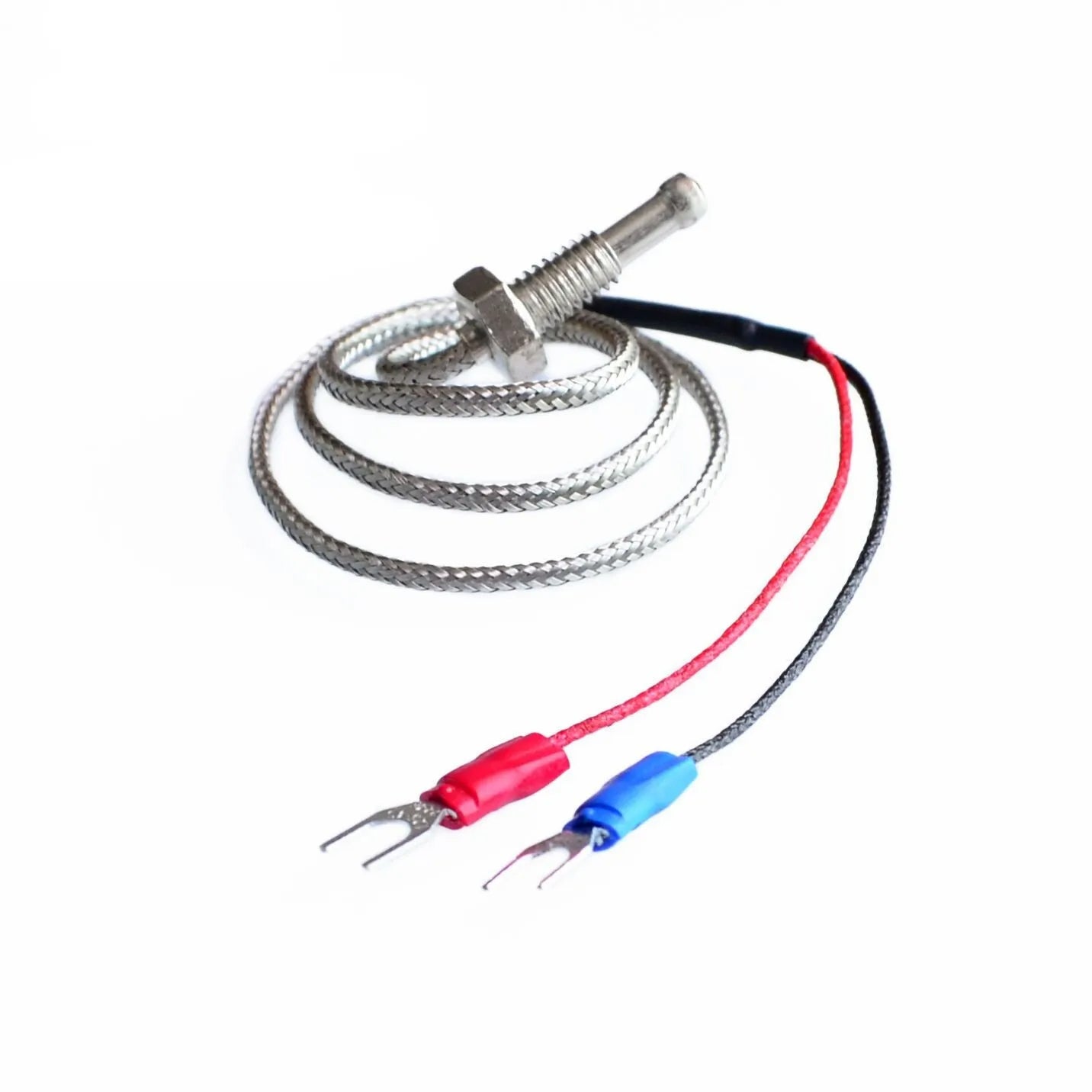

| Termoelementtyp | Type-K |
| Sondlängd | Ca. 45 cm (18 tum) |
| Sondmaterial |
Positiv ledare: Chromel (nickel-krom legering, röd terminal) Negativ ledare: Alumel (nickel-aluminium legering, blå terminal) |
| Isolering (sond) | Glasfiber |
| Anslutning (sond) | M6 gänga (kan skruvas fast på t.ex. en kylfläns) |
Vad finns i paketet?
- 1 st. MAX6675 K-typ termoelementmodul (temperaturmätningens hjärna)
Eller
- 1 st. K-typ termoelementsond (temperaturmätningens hjärta)
Obs: Använd endast sonden inom temperaturgränserna för sond, isolering och montering. Omvandlarens temperaturområde dokumenterar inte sondens temperaturtålighet.
