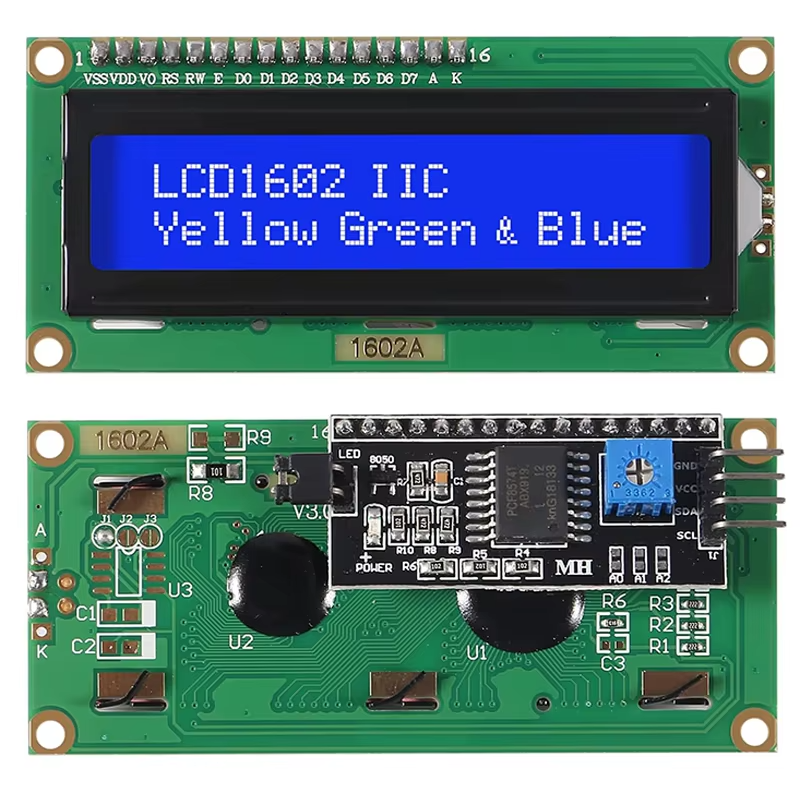

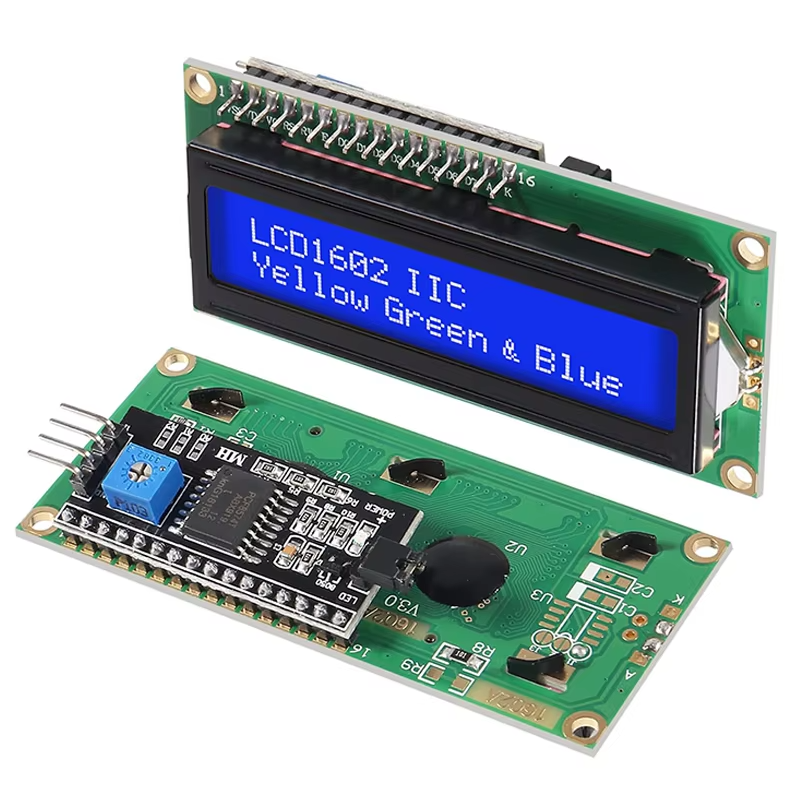

2 × 16 HD44780 LCD-skärm / I2C LCD-modul
En praktisk LCD-skärm (HD44780) för dina projekt! Ställ in I2C så är du igång!
LCD-displayen visar 16 tecken på 2 rader. Det medföljande I2C-gränssnittet ansluter den till mikrokontrollern. Adressen bestäms av backpack-kretsen och hårdvarans adressstift; biblioteket ska använda den adressen och ändrar den inte ensamt. mikrokontroller mikrokontroller mikrokontroller
Se detta exempel för inspiration till programmering av skärmen: LCD-exempel.
Tekniska specifikationer
| Skärmstorlek | 2,13 tum |
| Upplösning | 16 tecken x 2 rader |
| LCD-krets | HD44780 |
| Pixelfärg | Blå |
| Läge | Parallellt (4 eller 8 bitar) |
| Driftspänning | Inte verifierat för den aktuella modulen. Kontrollera aktuell LCD/backpack före anslutning eller inbyggnad. |
| Skärmens strömförbrukning | 1–8mA |
| LCD-bakgrundsbelysningens strömförbrukning | 45mA |
| Kommunikationsgränssnitt | I2C |

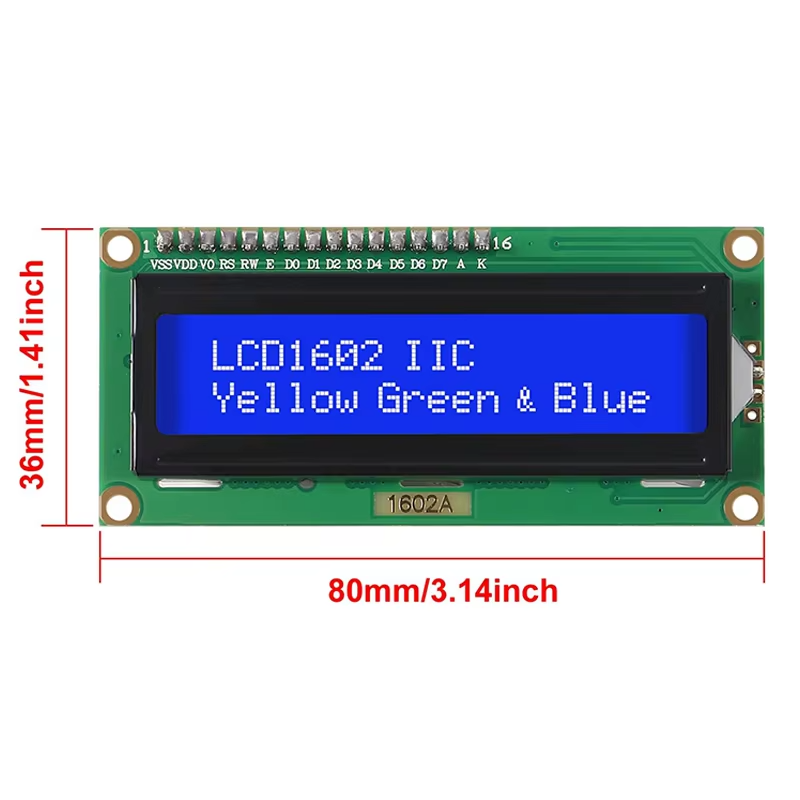

| Modulens mått | Inte verifierat för den aktuella modulen. Kontrollera aktuell LCD/backpack före anslutning eller inbyggnad. |
| Arduino-bibliotek | Länk |
| Onlineresurser | Länk |
Vad ingår i paketet?
- 1 2 × 16 LCD-skärm
- 1 I2C-gränssnittsmodul
Garanti och frakt
Vi gör vårt bästa för att testa all elektronik innan vi skickar den till dig.
Det hjälper oss att göra ett bra jobb och besparar dig onödigt krångel under utvecklingen. Fel kan uppstå, men vi ser dem mycket sällan. Om det är problem med utrustningen du beställt kan du alltid kontakta oss, så hjälper vi dig gärna att lösa problemet.
Vi skickar från Aarhus till Danmark och Sverige. Fraktalternativ och priser visas i kassan. Leveranstiden beror på lagerstatus, destination och fraktmetod; kontakta oss före beställningen om du behöver varan före ett visst datum.
I2C-pull-up-motstånd på en 5V-backpack kan dra SDA/SCL till 5V. Kontrollera detta före användning med en 3,3V-mikrokontroller och använd en lämplig I2C-nivåomvandlare vid behov.
LCD-skärm med 2 × 16 tecken och I2C-styrning
81,00 kr
