AS5600 Vinkelsensor
Den Magiska Magnetiska Mästaren: AS5600 – Magnetisk Vinkelsensor Encoder Modul/magnetisk roterande positionssensor Som Vet Allt
Är du trött på knappar och potentiometrar som bara inte förstår dig? Möt AS5600, den kontaktlösa magnetiska roterande positionssensorn som kan mäta vinklar från 0° till 360° med en precision som skulle göra en schweizisk urmakare avundsjuk. Denna lilla genisträck omvandlar magnetfältets vinkelposition till en analog eller digital utsignal. Det är nästan som att ha en tankeläsare för dina motorer, robotar, joysticks och rattar!
AS5600 kan anslutas via I2C eller ge PWM eller analog utgång. Upplösningen på 12 bit ger 4096 positioner per varv; upplösning är inte samma sak som absolut noggrannhet.
Tekniska specifikationer
| Specifikation | Värde |
|---|---|
| Matningsspänning (Vdd) | 3,3V till 5V |
| Mätområde | 0° till 360° |
| Utgångsgränssnitt | Analog (0V till Vdd), PWM, I2C |
| Upplösning | 12-bit (4096 positioner) |
| PWM-frekvens och I2C-gränssnitt | PWM: 115, 230, 460 eller 920Hz. I2C: upp till 1MHz bussfrekvens; detta är ingen uppdateringsfrekvens för mätningar. |
| Driftstemperaturområde | -40°C till +125°C |
Pin-konfiguration och beskrivning
| Pin Nummer | Namn | Beskrivning |
|---|---|---|
| 1 | GND | Jordanslutning |
| 2 | VDD | Matningsspänning (3,3V till 5V) |
| 3 | SCL | I2C klocklinje |
| 4 | SDA | I2C datalinje |
| 5 | OUT | Analog/PWM utgång |
| 6 | VDD | Den extra VDD-märkningen i den ursprungliga översikten är obekräftad. Kontrollera lagervarans stiftanslutningar före inkoppling. |
Vad finns i paketet?

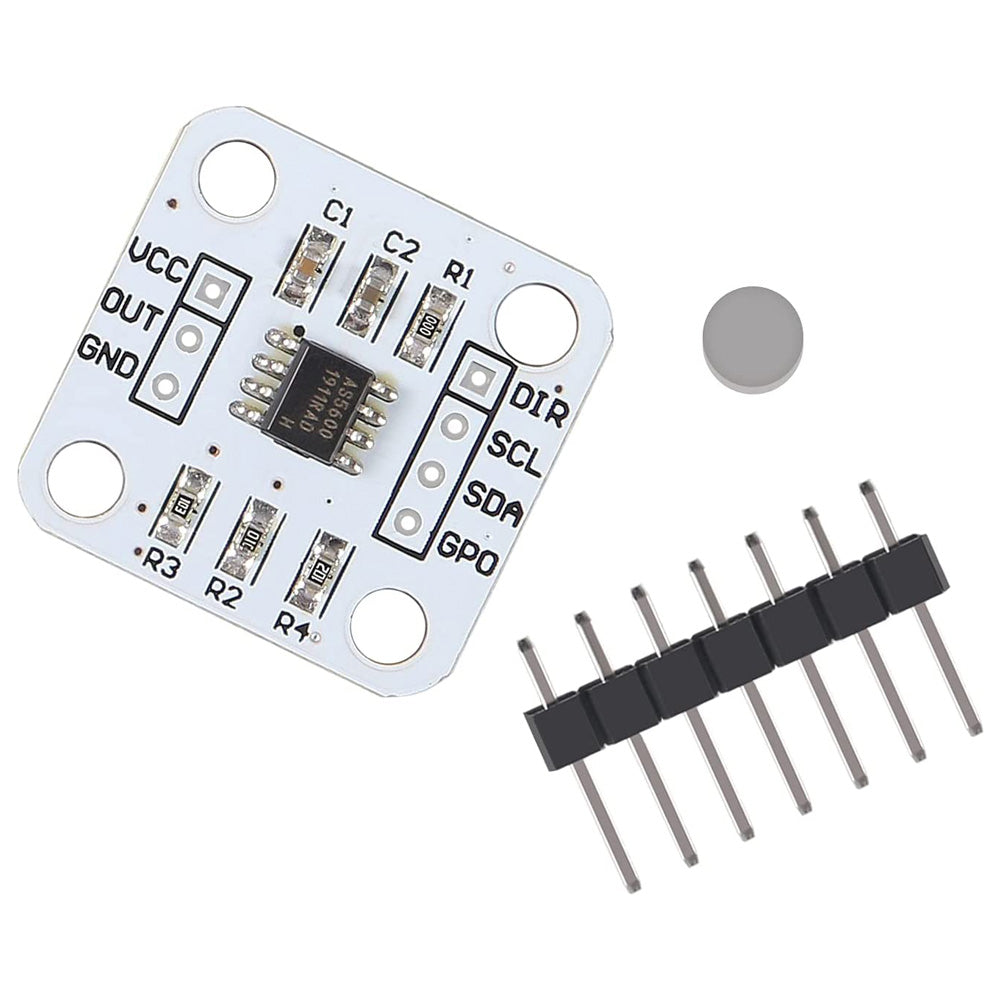

- 1 st. AS5600 Magnetisk Vinkelsensor Encoder Modul/magnetisk roterande positionssensor/Magnetisk vinkelsensor (magnetisk intuition ingår)
Garanti och leverans
Vi gör vårt bästa för att testa all elektronik innan vi skickar ut den till dig.
Detta säkerställer att vi gör ett bra jobb och att du undviker onödigt krångel i din utvecklingsprocess. Fel kan förekomma, men det är något vi ser otroligt sällan. Om problem uppstår med den beställda utrustningen kan du alltid kontakta oss, så hjälper vi dig gärna att lösa problemet.
Vi skickar från Aarhus till Danmark och Sverige. Fraktalternativ och priser visas i kassan. Leveranstiden beror på lagerstatus, destination och fraktmetod; kontakta oss före beställningen om du behöver varan före ett visst datum.
AS5600 magnetisk vinkelgivarmodul
49,00 kr
